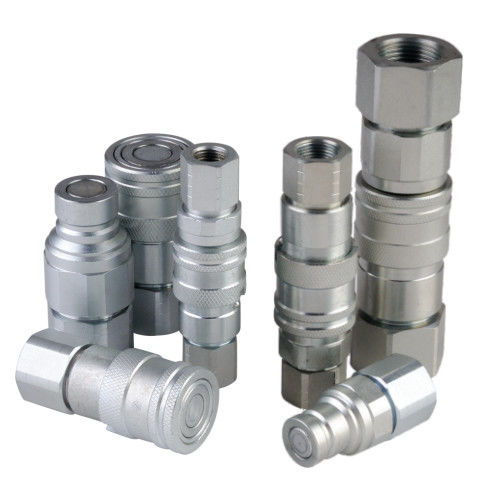

การออกแบบหน้าแบนพร้อมปลอกล็อคที่ได้รับการจดสิทธิบัตร High Pressure Hydraulic Coupling
คัปปลิ้งไฮดรอลิกแรงดันสูงแบบปลดเร็วมีการออกแบบหน้าแบนพร้อมปลอกล็อคที่ได้รับการจดสิทธิบัตรซึ่งจะหมุนโดยอัตโนมัติเมื่อเชื่อมต่อระบบล็อคอัตโนมัติป้องกันการตัดการเชื่อมต่อที่ไม่ต้องการและให้การเชื่อมต่อที่รวดเร็วและการแก้ปัญหาการปลดอย่างรวดเร็วในการใช้งานที่มีแรงดันปลอกข้อต่อสวมเร็วต้องอยู่ในแนวเดียวกันระหว่างสลักล็อคกับร่องปลดหรือตัวถอด
ข้อต่อมีให้เลือกหลายขนาดตั้งแต่ 1/8” ถึง 3/8” และตัวเลือกพอร์ต BSP และ NPTหน้าแบน การออกแบบตัวล็อค และวัสดุเหล็กกล้าคาร์บอนที่ทนทาน มอบโซลูชันการเชื่อมต่อที่รวดเร็วเชื่อถือได้ในการใช้งานที่มีแรงดันใช้งาน 700 – 720 บาร์ สูงถึง 10,000 psiการออกแบบหน้าเรียบจำกัดการรั่วไหลของของไหลและการปนเปื้อนของวงจรไฮดรอลิกในการใช้งานแรงดันสูง เช่น เครื่องมือตัดฉุกเฉิน โครงสร้างแบบเคลื่อนย้ายได้ และเครื่องจักรและอุปกรณ์ทางอุตสาหกรรม
ขนาดตัว | เรท ความดัน (PSI) | เรทไหล(GPM) | ช่วงอุณหภูมิ (ซีลมาตรฐาน) | มาตรฐาน วัสดุปิดผนึก |
1/4" | 5000 | 3 | -20℃~+80℃ | NBR |
3/8" | 3000 | 6 | ||
1/2" | 3000 | 12 | ||
3/4" | 3000 | 28 | ||
1" | 3000 | 50 |
กรณีศึกษาจำนวนมากของเรานำเสนอภาพรวมอย่างรวดเร็วว่าเราช่วยลูกค้าในการปรับปรุงประสิทธิภาพการทำงาน ประสิทธิภาพ และความปลอดภัยในการใช้งานระบบไฮดรอลิกส์จำนวนมากได้อย่างไรการป้องกันการรั่วไหลของไฮดรอลิกและการหยุดทำงานของเครื่องจักรโดยไม่ได้วางแผนมีความสำคัญต่อการปฏิบัติตามข้อกำหนดด้านประสิทธิภาพการผลิตโซลูชันระบบไฮดรอลิกของเราไม่เพียงแต่ปรับปรุงการใช้งานระบบไฮดรอลิกเท่านั้น แต่ยังปรับปรุงการดำเนินธุรกิจและประสิทธิภาพโดยรวมของคุณอีกด้วย
เรานำเสนอสายผลิตภัณฑ์มากมายด้วย:
ข้อต่อสวมเร็วหน้าแบน
ข้อต่อสวมเร็วแบบเกลียว
ข้อต่อแบบ Poppet
ข้อต่อแบบก้านดอกแบบเกลียว
ข้อต่อสวมเร็วแรงดันสูง
แผ่นเพลทหลายคัปเปิ้ล
ฝาปิดกันฝุ่นและอุปกรณ์เสริมอย่างรวดเร็ว
ตรวจสอบวาล์วและอะแดปเตอร์ไฮดรอลิก
โซลูชันการเปิดตัวอย่างรวดเร็วที่ออกแบบเอง
พาร์ทโน | เกลียว | LS | φD | HS | อา |
CB-S2S-6FN | G1/4 NPT1/4 | 60 | 28 | S22 | 14 |
CB-S3S-6FN | G3/8 NPT3/8 | 72 | 32 | S24 | 14 |
CB-S3S-6FN-A | G1/2 NPT1/2 | 76 | 32 | S27 | 16 |
CB-S4S-6FN | G1/2 NPT1/2 | 77 | 38 | S32 | 16 |
CB-S4S-6FN-A | G3/4 NPT3/4 | 79 | 38 | S36 | 22 |
CB-S6S-6FN | G3/4 NPT3/4 | 79 | 42 | S36 | 22 |
CB-S8S-6FN | G1 NPT1 | 97 | 48 | S41 | 23.5 |
พาร์ทโน | เกลียว | LP | ฟายค | HP | อา |
CB-P2S-6FN | G1/4 NPT1/4 | 48 | 16 | S22 | 14 |
CB-P3S-6FN | G3/8 NPT3/8 | 56 | 19.7 | S24 | 14 |
CB-P3S-6FN-A | G1/2 NPT1/2 | 58 | 19.7 | S27 | 16 |
CB-P4S-6FN | G1/2 NPT1/2 | 73 | 24.5 | S32 | 16 |
CB-P4S-6FN-A | G3/4 NPT3/4 | 55 | 24.5 | S36 | 20 |
CB-P6S-6FN | G3/4 NPT3/4 | 74 | 27 | S36 | 22 |
CB-P8S-6FN | G1 NPT1 | 86 | 30 | S41 | 23.5 |
บริการของเรา:
1. การออกแบบที่กำหนดเอง OEM สามารถใช้ได้ |
2. บริการหลังการขายอย่างมืออาชีพและทันเวลา |
3. ขั้นต่ำ แพคเกจมาตรฐาน จัดส่งที่รวดเร็ว |
4. ส่วนลดและการคุ้มครองพิเศษให้กับผู้จัดจำหน่ายของเรา |
5. ในฐานะผู้ขายที่ซื่อสัตย์ เราใช้วัตถุดิบที่เหนือกว่า อุปกรณ์ขั้นสูง ช่างเทคนิคที่มีทักษะ และการควบคุมคุณภาพอย่างเข้มงวดเสมอเพื่อให้แน่ใจว่าผลิตภัณฑ์ของเราจะเสร็จสิ้นด้วยคุณภาพและคุณลักษณะที่มั่นคง |
