Place of Origin:
Shanghai, China
ชื่อแบรนด์:
Carterberg
ได้รับการรับรอง:
IATF16949
Model Number:
CB-SP-6FN-VEP
CB-SP-6FN-VEP เป็นเครื่องเชื่อมเร็วแบบไฮดรอลิกหน้าเรียบแบบล็อคขัดเชือกของคาร์เตอร์เบิร์ก สําหรับแรงดันสูงและแรงดันเหลือด้วยการออกแบบวาล์วระบายน้ําและกล่องล็อคที่ใช้กล่องกล่องด้วยมือ, มันรับประกันการเชื่อมต่อที่ปลอดภัย, ลดการรั่วไหลน้อยลง แม้ในสภาพการทํางานที่ยากลําบาก.รุ่นนี้โดดเด่นในครอบครัว Carterberg หน้าเรียบเป็นทางออกที่เหมาะสมที่เชื่อมต่อที่ปลอดภัยภายใต้แรงกดและความต้านทานการสั่นสะเทือนเป็นสิ่งสําคัญ
| ลักษณะ | คําอธิบาย |
|---|---|
| การล็อคแขนแบบมีเส้น | เครื่องเชื่อมลูกผู้หญิงใช้เชือกที่มีเส้นขัด เพื่อรักษาการเชื่อมต่อด้วยมือกับ เครื่องเชื่อมลูกชาย เพื่อป้องกันการตัดต่อเนื่องจากการสั่นหรือการลาก |
| การเชื่อมต่อภายใต้ความดันที่เหลือ | หนวดเพศชายถูกออกแบบให้สามารถเชื่อมต่อแม้กระทั่งเมื่อความดันเหลืออยู่, ลดเวลาหยุดทํางานระหว่างเครื่องมือหรือการเปลี่ยนเชือก. |
| การออกแบบวาล์วระบายน้ํา | วาล์วหน้าเรียบลดการรั่วไหลของของเหลวในระหว่างการตัดสายและลดการรวมอากาศในระหว่างการต่อสาย |
| การสร้างสต๊อกสต๊อกจากเหล็กแข็ง | คอปเลอร์ทั้งหมดถูกแปรรูปแม่นยําจากเหล็กคาร์บอนแข็ง เพื่อความแข็งแรงและความทนทานต่อการกระแทกและแรงกระแทกของไฮดรอลิก |
| ผนึก BFT ป้องกันระเบิด | การปิดยางไนทรีลที่มีโครงสร้าง BFT ที่ผูกผูก ให้ความน่าเชื่อถือในการปิดยางที่ดีเยี่ยมภายใต้สภาพที่รุนแรง |
| การเคลือบโครมที่ไม่เป็นอันตรายต่อสิ่งแวดล้อม | การบําบัดพื้นผิวที่ทันสมัยช่วยเพิ่มความทนทานต่อการกัดกรอง ทําให้มันเหมาะสําหรับสภาพแวดล้อมกลางแจ้งและความชื้น |
| ขนาด (นิ้ว) | ประเภทเส้น | ความดันเฉพาะ (PSI) | ค่าอัตราการไหล (GPM) |
|---|---|---|---|
| 1/2 | G1/2 | 7000 | 12 |
| 5/8 | G3/4 | 7000 | 28 |
| 3/4 | G1 | 7000 | 50 |
| 1 | G1-1/4 | 6000 | 88 |
| 1-1/2 | G1-1/2 | 5000 | 152 |
• ระยะอุณหภูมิ:-20°C ถึง +120°C
•วัสดุประปา:NBR (ยางไนทรีล)
•วัสดุของร่างกาย:โลหะคาร์บอน
•การปฏิบัติตาม:ISO 16028
•สามารถแลกเปลี่ยนได้กับ:STUCCHI VEP ซีรี่ย์

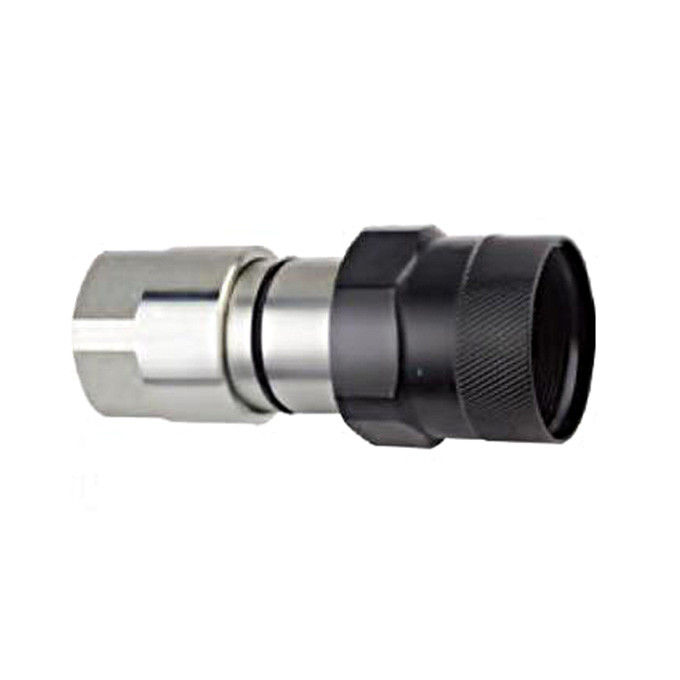

หญิง (Socket)
|
ส่วนที่ 9 |
LS |
D |
HEX1 |
HEX2 |
A |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ537 |
S41六角 |
S50六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ588 |
S46六角 |
S55六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ687 |
S55六角 |
S65六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65六角 |
S85六角 |
21 |
G1-1/2 NPT1-1/2 |
|
ส่วนที่ 9 |
LS |
C |
d |
E |
HEX2 |
A |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65六角 |
21 |
G1-1/2 NPT1-1/2 |
