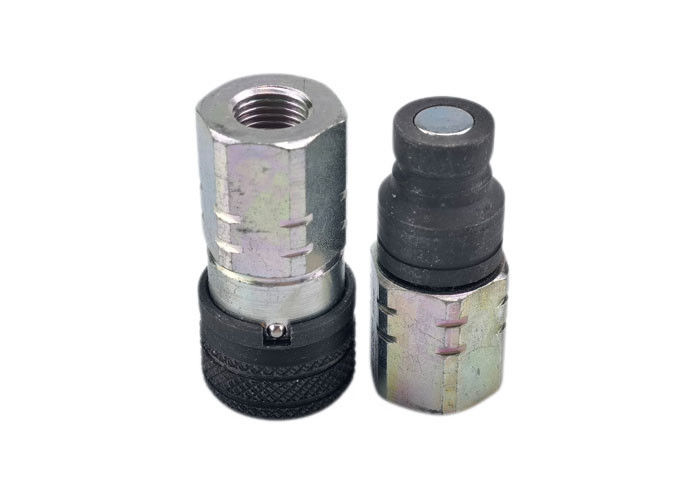

NPT IATF16949 ขั้วต่อไฮดรอลิกหน้าแบน 0.5 นิ้ว

NPT IATF16949 ขั้วต่อไฮดรอลิกหน้าแบน 0.5 นิ้ว

  • แสงสูง

    NPT Flat Face Hydraulic Connectors

    ,

    0.5 '' Flat Face Hydraulic Connectors

    ,

    IATF16949 Quick Connect Hydraulic Couplers

  • มาตรฐาน
    ISO16028
  • วัสดุ
    เหล็กกล้าคาร์บอน
  • เกลียว
    npt
  • ใบสมัคร
    ระบบไฮดรอลิก
  • ขนาด
    1/4 "-1"
  • ชื่อผลิตภัณฑ์
    ข้อต่อแบบแบน
  • การควบคุมคุณภาพ
    100%
  • เข้ากันได้กับ
    ซีรีส์ HANSEN FF
  • สถานที่กำเนิด
    เซียงไฮ้ประเทศจีน
  • ชื่อแบรนด์
    carterberg
  • ได้รับการรับรอง
    IATF16949
  • หมายเลขรุ่น
    CB-6
  • จำนวนสั่งซื้อขั้นต่ำ
    การเจรจาต่อรอง
  • ราคา
    Negotiation
  • รายละเอียดการบรรจุ
    กล่องกระดาษ
  • เวลาการส่งมอบ
    7-20 วันทำงาน
  • เงื่อนไขการชำระเงิน
    L/C, D/A, D/P, T/T, Western Union
  • สามารถในการผลิต
    5,000 ~ 20,000 ชิ้น / เดือน

NPT IATF16949 ขั้วต่อไฮดรอลิกหน้าแบน 0.5 นิ้ว

1/2 '' ISO16028 ข้อต่อหน้าแบนไฮดรอลิกหน้าแบนไฮดรอลิกมาตรฐาน



คุณสมบัติ

  1. ตรงตามมาตรฐาน ISO16028
  2. แรงดันใช้งานสูงสุด 5075psi/350bar สำหรับทุกขนาด (เชื่อมต่อและถอดออก)
  3. กดเพื่อเชื่อมต่อ
  4. อุปกรณ์ล็อคปลอกแขนเพื่อป้องกันการตัดการเชื่อมต่อโดยไม่ได้ตั้งใจเป็นมาตรฐาน
  5. สมรรถนะทางกลที่ดีเยี่ยม (แรงดัน/การไหล)
  6. เข้ากันได้กับ Hansen FF Series
  7.

คัปปลิ้ง CB-6 Series เป็นคัปปลิ้งแบบแห้งหน้าแบนหรือคัปปลิ้งไฮดรอลิกที่มีการหกรั่วไหลขั้นต่ำที่ตรงตามมาตรฐาน ISO16028ขนาดตัวเครื่อง 1/4", 3/8", 1/2", 5/8", 3/4" และ 1"



แอปพลิเคชั่น

CB-6 ซีรีส์เหมาะอย่างยิ่งสำหรับการใช้งานที่การรั่วไหลของไฮดรอลิกเป็นเรื่องที่ต้องกังวลและความสามารถในการแลกเปลี่ยนกับผู้ผลิตรายอื่นเป็นสิ่งสำคัญสาธารณูปโภค, อุปกรณ์ก่อสร้าง, อุปกรณ์การเกษตร, อุปกรณ์การทำเหมืองแร่, การบำรุงรักษาทางรถไฟ, รอกถังเหนือศีรษะ, รถตักยกมีแขนตัก



วัสดุมาตรฐาน

  • เหล็กชุบสังกะสี
  • ซีล: NBR, Viton, EPDM

NPT IATF16949 ขั้วต่อไฮดรอลิกหน้าแบน 0.5 นิ้ว 0

ขนาดตัว พาร์ทโน เกลียว NS NS HEX
1/4" CB-S2S-6FN 1/4'' 2.32 1.10 0.87
3/8" CB-S3S-6FN 3/8'' 2.87 1.26 1.18
3/8" CB-S3S-6FN 1/2'' 2.87 1.26 1.18
1/2" CB-S4S-6FN 1/2'' 3.31 1.50 1.42
1/2" CB-S4S-6FN 3/4'' 3.31 1.50 1.42
5/8" CB-S5S-6FN 1/2'' 3.23 1.65 1.42
5/8" CB-S5S-6FN 3/4'' 3.39 1.65 1.42
3/4" CB-S6S-6FN 3/4'' 3.74 1.89 1.61
3/4" CB-S6S-6FN 1'' 3.86 1.89 1.61
1" CB-S8S-6FN 1-1/4'' 4.33 2.17 2.17

NPT IATF16949 ขั้วต่อไฮดรอลิกหน้าแบน 0.5 นิ้ว 1

ขนาดตัว พาร์ทโน เกลียว NS HEX
1/4" CB-P2S-6FN 1/4'' 2.05 0.63 0.87
3/8" CB-P3S-6FN 3/8'' 2.52 0.78 1.18
3/8" CB-P3S-6FN 1/2'' 2.52 0.78 1.18
1/2" CB-P4S-6FN 1/2'' 2.91 0.96 1.42
1/2" CB-P4S-6FN 3/4'' 2.95 0.96 1.42
5/8" CB-P5S-6FN 1/2'' 2.87 1.06 1.42
5/8" CB-P5S-6FN 3/4'' 2.95 1.06 1.42
3/4" CB-P6S-6FN 3/4'' 3.39 1.18 1.61
3/4" CB-P6S-6FN 1'' 3.39 1.18 1.61
1" CB-P8S-6FN 1-1/4'' 3.54 1.42 2.17
