สถานที่กำเนิด:
เซียงไฮ้ประเทศจีน
ชื่อแบรนด์:
Carterberg
ได้รับการรับรอง:
IATF16949
หมายเลขรุ่น:
CB-SP-6FN-RW
| ส่วนประกอบ | วัสดุ |
|---|---|
| ร่าง / แขน / ปลาย | โลหะไร้ขัด |
| วาล์ฟ | สีเหลือง |
| สปริง & บอล | โลหะไร้ขัด |
| วัสดุประทับ | Viton (อื่น ๆ ตามคําขอ) |
การตั้งค่านี้ให้ความทนทานทางเคมีที่ดี, ความมั่นคงทางอุณหภูมิ, และความน่าเชื่อถือในระยะยาวในการใช้งานในสนามหรือเคลื่อนย้าย
| ปริมาตร | รายละเอียด |
|---|---|
| วิธีเชื่อมต่อ | พลิกเพื่อเชื่อม |
| ประเภทของตรา | ระบบปิดคู่ + วาล์วหน้าเรียบ |
| ประเภทของวาล์ว | ผิวเรียบ มีการไหลน้อย |
| ความดันในการทํางาน | 160 บาร์ / 2320 PSI |
| อัตราการไหล | 16 40 ลิตร/นาที |
| การรวมอากาศ | ≤ 0.10 ml / 0.20 ml |
| การสกัด | ≤ 0.01 ml / 0.02 ml |
| ระยะอุณหภูมิ | อุณหภูมิ 20°C ถึง +200°C (อุณหภูมิ 4°F ถึง +392°F) |
| ขนาดที่มี | 1/4 " 3/8" |
| มาตรฐาน | สอดคล้องกับ ISO 16028 |
| เปลี่ยนแปลงกับ | รุ่น Hansen RW |
ภาพวาดทางเทคนิคที่แสดงตัวเชื่อมหญิง CB-SP-6FN-RW และการจัดวางวาล์วภายใน
| ขนาดร่างกาย | พาร์ทโน | สาย | A | B | C | HEX |
| 1/4" | CB-S2L-6MG-F | G1/4 | 53,5 | 30 | 11 | 24 |
| 3/8" | CB-S3L-6MG-F | G3/8 | 67,5 | 35 | 12 | 29 |
ภาพมิติของตัวเชื่อมเพศชายที่มีโปรไฟล์หน้าเรียบและอินเตอร์เฟซการปิด
| ขนาดร่างกาย | พาร์ทโน | สาย | D | E | F | HEX |
| 1/4" | CB-P2L-6MG-F | G1/4 | 46 | 12,5 | 11 | 24 |
| 3/8" | CB-P3L-6MG-F | G3/8 | 57 | 17 | 12 | 29 |

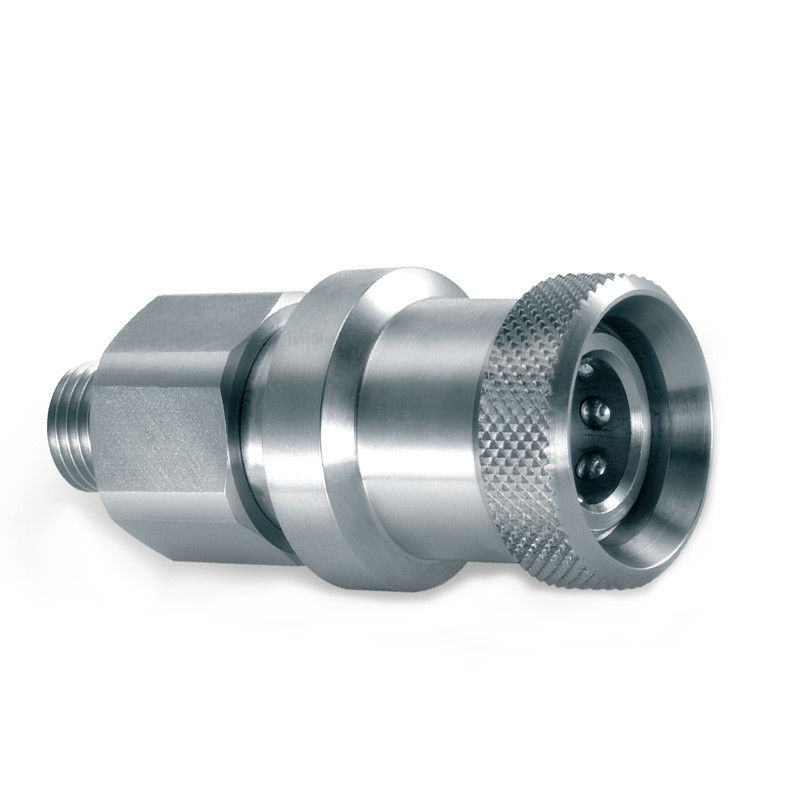

ภาพจากโลกจริงของเครื่องเชื่อมชายและหญิง CB-SP-6FN-RW แสดงออกแบบภายนอกและการเสร็จ
ค้นหาเครื่องเชื่อมแบบ ISO 16028 ครบวงจร
เปรียบเทียบกับ CB-SP-6FN-DB
