สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
carterberg
ได้รับการรับรอง:
IATF16949
หมายเลขรุ่น:
CB-SPL-10F

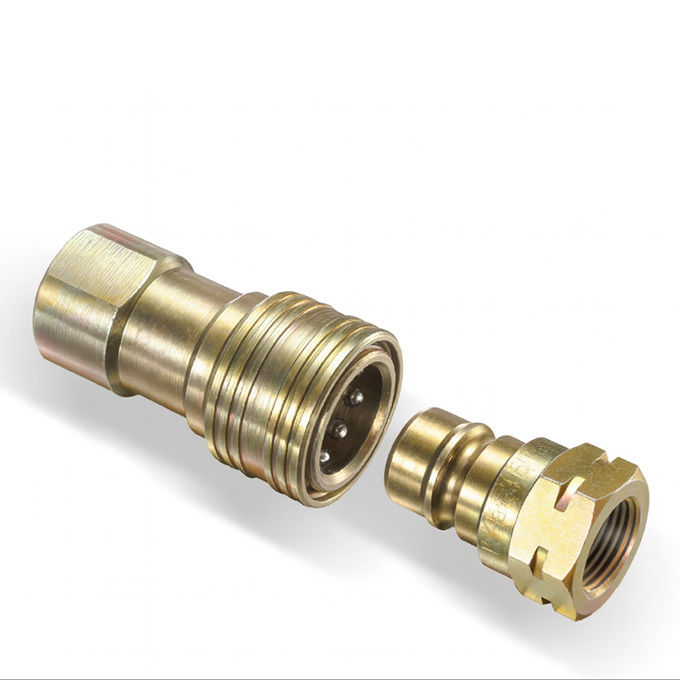

CB-SPL-10Fเป็นไปตามมาตรฐานเรขาคณิตที่กำหนดโดย ISO 7241-1 A เพื่อให้มั่นใจถึงความพอดีที่ราบรื่นในระบบไฮดรอลิกทั่วโลก ด้านล่างนี้คือลักษณะมิติโดยขนาด:
| ขนาด ISO | เส้นผ่านศูนย์กลางเล็กน้อย (มม.) | L1 (มม.) | L2 (มม.) | Ø1 (มม.) | Ø2 (มม.) | F (เกลียว) | น้ำหนัก (กรัม) |
|---|---|---|---|---|---|---|---|
| 1/4” | 6.3 | 68 | 36 | 25 | 19 | G 1/4 / NPT 1/4 | 94 |
| 3/8” | 10 | 76 | 41.5 | 30 | 23 | G 3/8 / NPT 3/8 | 139 |
| 1/2” | 12.5 | 91 | 49 | 38 | 27 | G 1/2 / NPT 1/2 | 238 |
| 3/4” | 20 | 110 | 61.5 | 48 | 35 | G 3/4 / NPT 3/4 | 484 |
| 1” | 25 | 128 | 71.5 | 53 | 41 | G 1 / NPT 1 | 670 |
การวัดทั้งหมดอ้างอิงถึงครึ่งซ็อกเก็ตในตำแหน่งที่เชื่อมต่อ
แต่ละขนาดให้ประสิทธิภาพที่เหมาะสมกับแรงดันโดยมีการลดลงของแรงดันน้อยที่สุดที่ความหนืดของน้ำมันมาตรฐาน ค่าด้านล่างนี้อิงตามน้ำมันไฮดรอลิก 30 cSt ที่ 40°C
| ขนาด ISO | แรงดันใช้งานสูงสุด (บาร์/ปอนด์ต่อตารางนิ้ว) | อัตราการไหล (Δp = 1 บาร์) | การรั่วไหล (มล.) |
|---|---|---|---|
| 1/4” | 315 / 4565 | 6.3 ลิตร/นาที | 0.35 |
| 3/8” | 315 / 4565 | 10 ลิตร/นาที | 1.5 |
| 1/2” | 250 / 3625 | 12.5 ลิตร/นาที | 2.6 |
| 3/4” | 250 / 3625 | 20 ลิตร/นาที | 8.5 |
| 1” | 200 / 2900 | 25 ลิตร/นาที | 13 |
CB-SPL-10F ช่วยให้สามารถเลือกวัสดุและซีลได้อย่างยืดหยุ่นขึ้นอยู่กับการใช้งาน (อุณหภูมิ ความเข้ากันได้ทางเคมี แรงดันระบบ)
| ส่วนประกอบ | วัสดุมาตรฐาน | ตัวเลือก |
|---|---|---|
| ตัวเรือน / ปลอก | เหล็กชุบสังกะสี (ปราศจาก Cr6) | สแตนเลสสตีลตามคำขอ |
| วาล์ว | เหล็กชุบสังกะสี | – |
| ลูกบอล | สแตนเลสสตีล | – |
| สปริง | เหล็กกล้าคาร์บอน | สแตนเลสสตีล |
| ซีล | NBR (ไนไทรล์) | FKM (ไวตัน) |
ช่วงอุณหภูมิ:
• NBR: -20°C ถึง +100°C
• FKM: -20°C ถึง +200°C
