สถานที่กำเนิด:
เซียงไฮ้ประเทศจีน
ชื่อแบรนด์:
Carterberg
ได้รับการรับรอง:
IATF16949
หมายเลขรุ่น:
CB-SP-6FN-FF
| ส่วนประกอบ | วัสดุ / ปลาย |
|---|---|
| ร่างกาย | โลหะเคลือบด้วยซีนก์ที่มีไบคโรเมตหรือ QPQ |
| กล่อง | โลหะสําเร็จรูป QPQ |
| วาล์ฟ | เหล็ก ปลายสีดํา |
| สิ้นการเชื่อมโยง | โลหะปูน |
| สปริง & บอล | สแตนเลส AISI 302 |
| ปราง | ไนทรีล (NBR) |
| หมวกฝุ่น / โป๊ก | PVC สีแดง (ตัวเลือกอื่นๆ) |
| ปริมาตร | รายละเอียด |
|---|---|
| มาตรฐาน | ISO 16028 |
| ประเภทการเชื่อมต่อ | เครื่องกด-ต่อด้วยกล่องล็อค |
| ความดันในการทํางาน | สูงสุด 350 บาร์ / 5075 PSI |
| อัตราการไหล | 12 155 ลิตร/นาที |
| ระยะอุณหภูมิ | อุณหภูมิ 20 °C ถึง +100 °C (อุณหภูมิ 4 °F ถึง +212 °F) |
| การรั่วไหลต่อการตัดต่อ | 0.008 ∙ 0.03 มิลลิลิตร |
| ขนาดที่มี | 1/4" 3/8" 5/8" 3/4" 1" 1-1/4" |

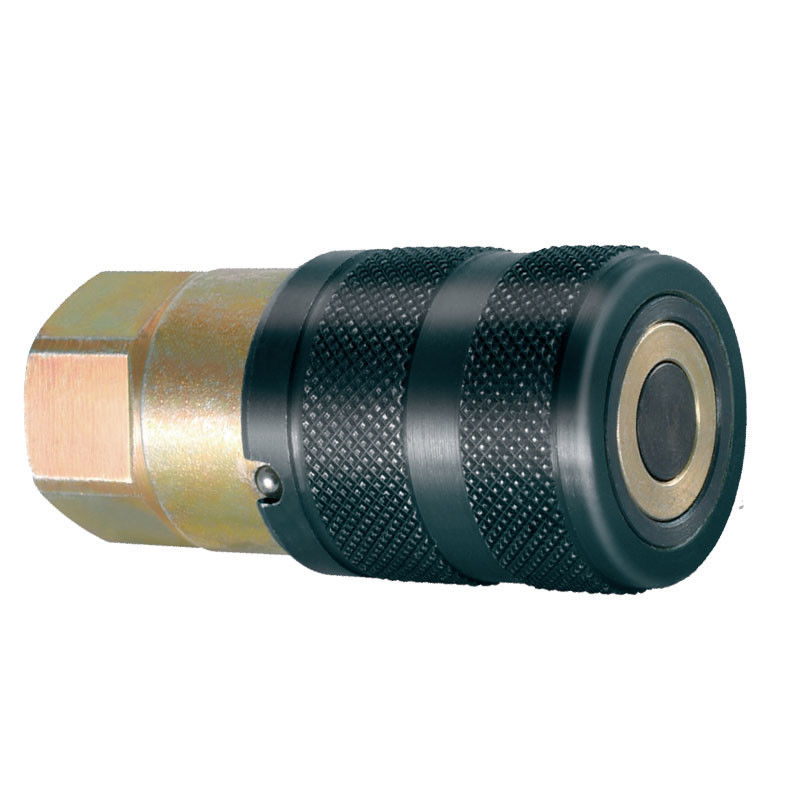

CB-SP-6FN-FF ภาพวาดทางเทคนิคของเครื่องเชื่อมลูกผู้หญิง โดยเน้นการออกแบบหน้าเรียบและแขนที่รักษาด้วย QPQ
| ขนาดร่างกาย | พาร์ทโน | สาย | A | B | HEX |
| 1/4" | CB-S2S-6FN | 1/4 | 2.32 | 1.10 | 0.87 |
| 3/8" | CB-S3S-6FN | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8" | CB-S3S-6FN | 1/2 | 2.87 | 1.26 | 1.18 |
| 1/2" | CB-S4S-6FN | 1/2 | 3.31 | 1.50 | 1.42 |
| 1/2" | CB-S4S-6FN | 3/4 | 3.31 | 1.50 | 1.42 |
| 5/8" | CB-S5S-6FN | 1/2 | 3.23 | 1.65 | 1.42 |
| 5/8" | CB-S5S-6FN | 3/4 | 3.39 | 1.65 | 1.42 |
| 3/4" | CB-S6S-6FN | 3/4 | 3.74 | 1.89 | 1.61 |
| 3/4" | CB-S6S-6FN | 1?? | 3.86 | 1.89 | 1.61 |
| 1" | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |

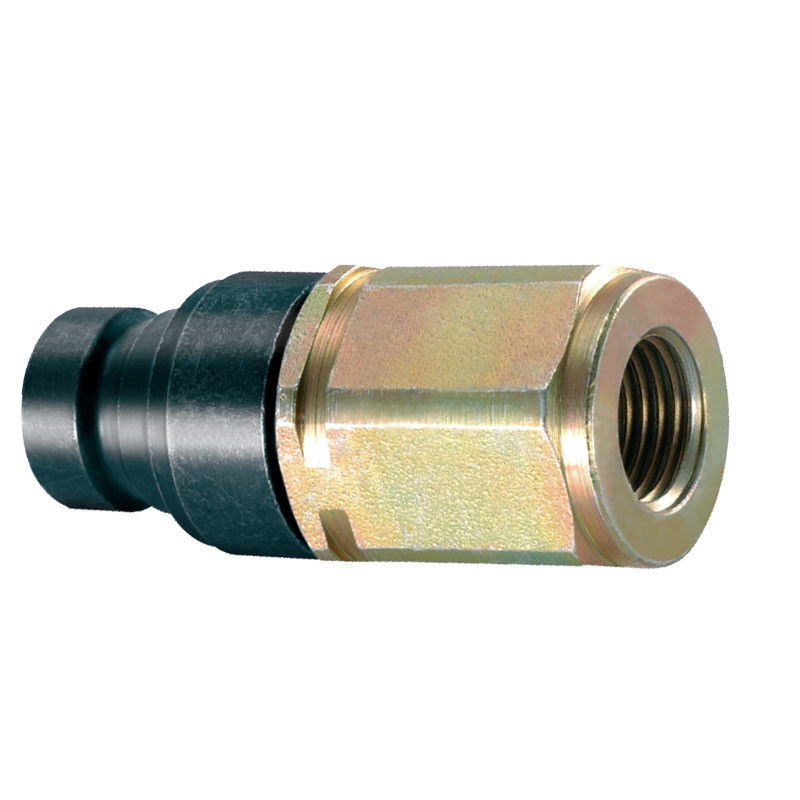

CB-SP-6FN-FF แผนการเชื่อมเร็วหน้าเรียบเพศชาย พร้อมรายละเอียดโครงสร้าง
| ขนาดร่างกาย | พาร์ทโน | สาย | C | D | HEX |
| 1/4" | CB-P2S-6FN | 1/4 | 2.05 | 0.63 | 0.87 |
| 3/8" | CB-P3S-6FN | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8" | CB-P3S-6FN | 1/2 | 2.52 | 0.78 | 1.18 |
| 1/2" | CB-P4S-6FN | 1/2 | 2.91 | 0.96 | 1.42 |
| 1/2" | CB-P4S-6FN | 3/4 | 2.95 | 0.96 | 1.42 |
| 5/8" | CB-P5S-6FN | 1/2 | 2.87 | 1.06 | 1.42 |
| 5/8" | CB-P5S-6FN | 3/4 | 2.95 | 1.06 | 1.42 |
| 3/4" | CB-P6S-6FN | 3/4 | 3.39 | 1.18 | 1.61 |
| 3/4" | CB-P6S-6FN | 1?? | 3.39 | 1.18 | 1.61 |
| 1" | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |
รูปภาพสินค้าจากโลกจริงของชุด CB-SP-6FN-FF โดยมีโครงสร้างกดเพื่อเชื่อมต่อและล็อคความปลอดภัย
เปรียบเทียบ ISO 16028 คอปเลอร์ทั้งหมด
CB-SP-6FN-QA รุ่นล็อคแขน พร้อมการปิดแบบซิงก์มาตรฐาน
