สถานที่กำเนิด:
เซียงไฮ้ประเทศจีน
ชื่อแบรนด์:
Carterberg
ได้รับการรับรอง:
IATF16949
หมายเลขรุ่น:
CB-SP-6FN-QA
| ส่วนประกอบ | วัสดุ |
|---|---|
| ตัวเครื่อง / ปลอก / วาล์ว / ปลาย | เหล็กชุบสังกะสีพร้อมโครเมตสีเหลือง |
| สปริงและลูกบอล | สแตนเลสสตีล AISI 302 |
| ซีล | ยางไนไทรล์ (NBR) |
| ฝาครอบกันฝุ่น / ปลั๊ก | PVC, สีแดง (อื่นๆ ตามคำขอ) |
โครงสร้างนี้ให้ความสมดุลที่แข็งแกร่งของความทนทานต่อการกัดกร่อน ความทนทานต่อการสึกหรอ และประสิทธิภาพด้านต้นทุน — เหมาะสำหรับการใช้งานภาคสนามและการใช้งานเคลื่อนที่
| พารามิเตอร์ | ค่า |
|---|---|
| มาตรฐาน | ISO 16028 |
| วิธีการเชื่อมต่อ | Push-to-connect + ล็อคปลอก |
| ประเภทวาล์ว | หน้าเรียบ, dry-break |
| แรงดันใช้งานสูงสุด | 350 บาร์ / 5075 PSI |
| อัตราการไหล | 12 ถึง 155 ลิตร/นาที |
| ช่วงอุณหภูมิ | –20°C ถึง +100°C (–4°F ถึง +212°F) |
| วัสดุซีล | ไนไทรล์ (NBR) มาตรฐาน |
ขนาดตัวเครื่อง
| PARTNO. | เกลียว | C | B | HEX | 1/4" |
| CB-P2S-6FG-A | 1/4-18 | 2.11 | 1.06 | 3/4" | 3/8" |
| CB-P2S-6FG-A | 1/4-19 | 2.11 | 1.06 | 3/4" | 3/8" |
| CB-P3S-6FG-A | 3/8-18 | 2.64 | 1.26 | 1.06 | 3/4" |
| CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.26 | 1.06 | 3/4" |
| CB-P4S-6FG-A | 1/2-14 | 2.76 | 1.26 | 1.06 | 3/4" |
| CB-P4S-6FG-A | 1/2-14 | 2.76 | 1.26 | 1.06 | 3/4" |
| CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.50 | 1.38 | 1" |
| CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.50 | 1.38 | 1" |
| CB-P8S-6FG-A | 1-11 | 3.21 | 1.89 | 1.81 | รูปภาพ: ชุดข้อต่อเร็ว CB-SP-6FN-QA |
| CB-P8S-6FG-A | 1-11 | 3.21 | 1.89 | 1.81 | รูปภาพ: ชุดข้อต่อเร็ว CB-SP-6FN-QA |
ขนาดตัวเครื่อง
| PARTNO. | เกลียว | C | D | E | HEX | 1/4" |
| CB-P2S-6FG-A | 1/4-18 | 2.11 | 0.98 | 1.71 | 0.91 | 3/8" |
| CB-P2S-6FG-A | 1/4-19 | 2.11 | 0.98 | 1.71 | 0.91 | 3/8" |
| CB-P3S-6FG-A | 3/8-18 | 2.64 | 1.30 | 2.15 | 1.18 | 3/4" |
| CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.30 | 2.15 | 1.18 | 3/4" |
| CB-P4S-6FG-A | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 | 3/4" |
| CB-P4S-6FG-A | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 | 3/4" |
| CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 | 1" |
| CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 | 1" |
| CB-P8S-6FG-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 | รูปภาพ: ชุดข้อต่อเร็ว CB-SP-6FN-QA |
| CB-P8S-6FG-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 | รูปภาพ: ชุดข้อต่อเร็ว CB-SP-6FN-QA |

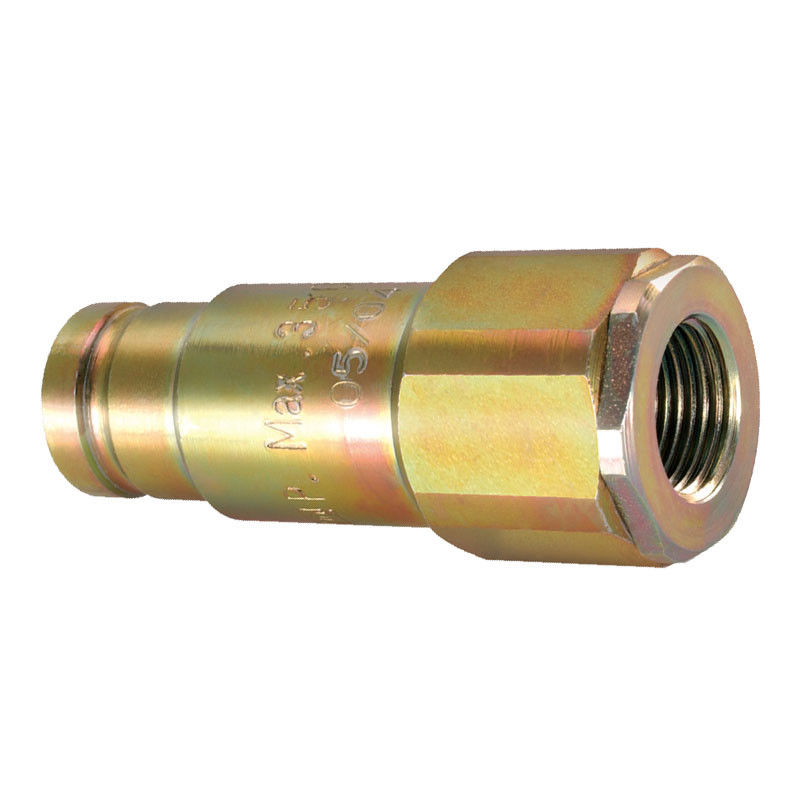

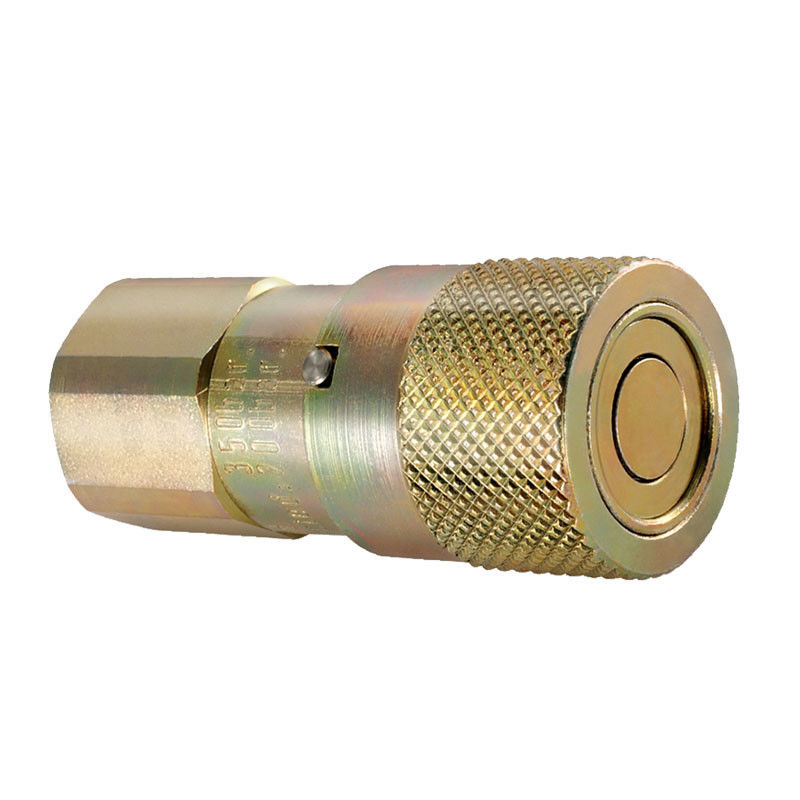

แสดงขั้วต่อตัวเมียและตัวผู้พร้อมการออกแบบหน้าเรียบและโครงสร้างล็อคปลอก เสร็จสิ้นด้วยเหล็กชุบสังกะสีทนต่อการกัดกร่อน เหมาะสำหรับใช้ในระบบไฮดรอลิกเคลื่อนที่ งานสาธารณะ และอุตสาหกรรมราง
