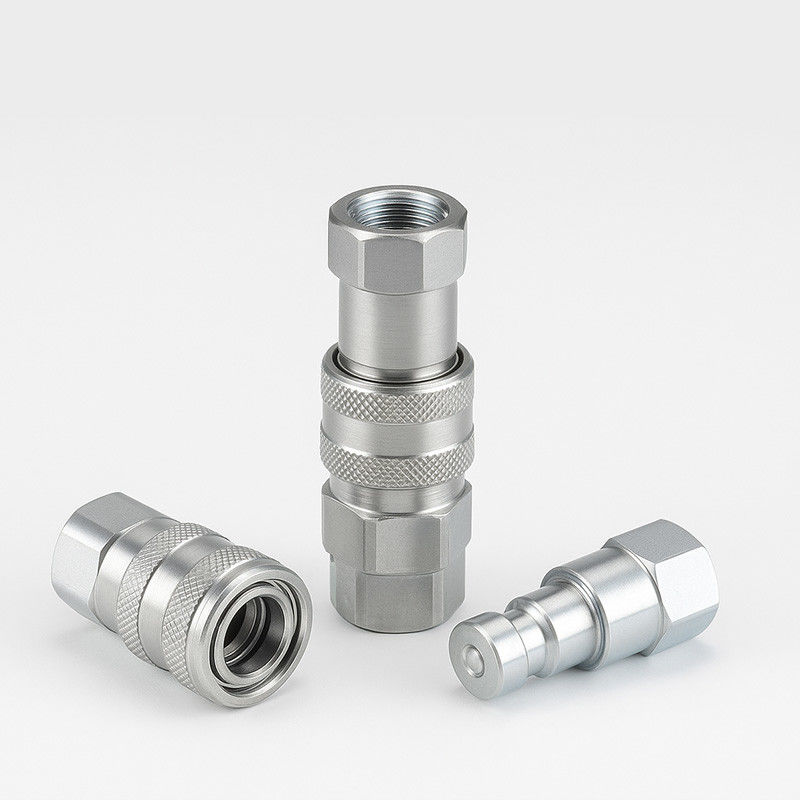

CB-SP-6FN-PD เครื่องเชื่อมหน้าเรียบสําหรับวินิจฉัย
เครื่อง ติด พัน ที่ มี หน้า แบน ที่ สร้าง เพื่อ การ ตรวจ ไฮดรอลิก
CB-SP-6FN-PD เป็นเครื่องเชื่อมเร็วแบบไฮดรอลิกแบบผิวเรียบที่คอมพัคต์ที่ออกแบบโดยเฉพาะสําหรับจุดทดสอบและจุดวัดแรงดันภายในระบบไฮดรอลิกมันใช้โครงสร้างการหักแห้งตามมาตรฐาน ISO 16028 และมีการปิดที่น่าเชื่อถือ แม้แต่ภายใต้ความดันสูงและวัฏจักรเชื่อมต่อ / ติดต่อบ่อย ๆ
ไม่เหมือนกับเครื่องเชื่อมทั่วไป รุ่นนี้มีจุดประสงค์สําหรับการใช้งานความแม่นยํา
ลักษณะ สําคัญ อย่าง ง่าย ๆ
•การสร้างวาล์วเรียบ
ลดการสูญเสียของเหลวให้น้อยที่สุด ระหว่างการตัดต่อ เหมาะสําหรับการวินิจฉัยหรือการเก็บตัวอย่างที่สะอาด
•การปิดวาล์วอัตโนมัติ
เมื่อแยกกัน วาล์วภายในจะปิดโดยอัตโนมัติ ป้องกันการไหลหลหรือไหลกลับ
•การเปิดคลื่นที่น่าเชื่อถือเมื่อเชื่อม
เมื่อเชื่อมต่อแล้ว วาล์วจะเปิดเต็มที่ภายในระยะที่กําหนดไว้ เพื่อให้การไหลของของเหลวมั่นคงและไม่หยุดยั้ง
•ส่วนภายในที่แข็งด้วยการดึง
ส่วนประกอบสําคัญแข็งเพื่อความทนทานระยะยาวและการทํางานความถี่สูง
•เครื่องแปรรูปแม่นยําจากสต๊อกสตาร์ด
ทั้งครึ่งชายและครึ่งหญิงถูกผลิตจากสแตนเลสที่แข็งแกร่ง ไม่ใช่ส่วนท่อ
•ระบบล็อคลูกบอลที่ปลอดภัย
คู่คอปเลอร์ถูกถือไว้อย่างมั่นคงโดยระบบล็อคลูกบอลที่แข็งแกร่ง
•เปลี่ยนแปลงกับ:
• FASTER DF Series (อิตาลี)
• PARKER PD Series (สหรัฐอเมริกา)
• AEROQUIP ซีรีย์ FD90 (สหรัฐอเมริกา)
รายละเอียดเทคนิค
| ปริมาตร |
มูลค่า |
| ขนาดนาม |
1/4 นิ้ว |
| ความดันระดับ |
6000 PSI |
| อัตราการไหล |
0.53 GPM |
| ระยะอุณหภูมิการทํางาน |
¥20 °C ถึง +120 °C |
| วัสดุประปา (มาตรฐาน) |
NBR (ยางไนทรีล) |
| ประเภทของวาล์ว |
ผิวเรียบ ผิวแห้ง |
| การเชื่อมต่อ |
เครื่องกดต่อกับการทํางานของวาล์วอัตโนมัติ |
| การตัดต่อ |
การปลดกระดาษลาก; วาล์วปิดอัตโนมัติ |
หมายเหตุ: รูปแบบนี้ถูกตั้งค่าโดยเฉพาะสําหรับพอร์ตการวินิจฉัย ไม่ใช่สําหรับระบบการถ่ายทอดระดับสูง
กรณีการใช้ที่ดีที่สุด
•จุดตรวจสอบความดันไฮดรอลิก
ติดต่อเครื่องวัด, เซ็นเซอร์ หรือเครื่องมือวินิจฉัยได้ง่าย โดยไม่ต้องปิดระบบ
•อุปกรณ์บริการและบํารุงรักษา
ให้การเชื่อมต่อที่สะอาดสําหรับการเก็บตัวอย่างของของเหลวหรือชุดทดสอบในสาย
•จุดตรวจสอบอุปกรณ์ไฮดรอลิกเคลื่อนที่
สามารถตรวจสอบเครื่องขุดดิน เครื่องบรรทุก หรือรถบรรทุกทั่วไปได้
•ระบบอุตสาหกรรมที่มีการวินิจฉัยบ่อย
การออกแบบการหยุดสะอาดลดการเสียของเหลวและทําให้ความเชื่อมโยงกับมาตรฐานความปลอดภัยง่ายขึ้น
การตั้งค่าแบบเลือก
| ตัวเลือก |
คําอธิบาย |
| ตัวเลือกป้ายสํารอง |
Viton (FKM) หรือ EPDM สามารถใช้ได้ตามคําขอ |
| ประเภท Thread ที่กําหนดเอง |
BSPP, NPT หรือเมทริกตามความต้องการ |
| วัสดุตัวเลือก |
สแตนเลส (ตามสั่ง) |
| หมวกฝุ่น & ปล๊อก |
สามารถป้องกันได้เมื่อไม่ใช้งาน |
ภาพและมาตรฐานมิติ
| พาร์ทโน |
สาย |
D |
HS |
HP |
L |
LS |
LP |
| CB-S1S-13FN |
NPT1/8 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| CB-S2S-13FN |
NPT1/4 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
FAQ
ถาม: สามารถใช้มันสําหรับการเชื่อมเครื่องมือมาตรฐานได้หรือไม่
ตอบ: ไม่ครับ รูปแบบนี้ถูกปรับปรุงให้เหมาะกับจุดทดสอบและเส้นวินิจฉัย ไม่ถูกออกแบบมาเพื่อการใช้งานในระดับความไหลสูง
ถาม: มันต้องการการปล่อยแรงกด ก่อนจะตัดต่อ?
ตอบ: ครับดึงเลือดออกจากระบบก่อนตัดต่อ เพื่อหลีกเลี่ยงความเสียหายหรือบาดเจ็บ
ถาม: มันเข้ากันได้กับพาร์คเกอร์ PD คอปเลอร์ของผมไหม?
ตอบ: ครับCB-SP-6FN-FD สามารถแลกเปลี่ยนกันได้อย่างเต็มที่กับ PD, DF และ FD90 ในขนาดเดียวกัน
