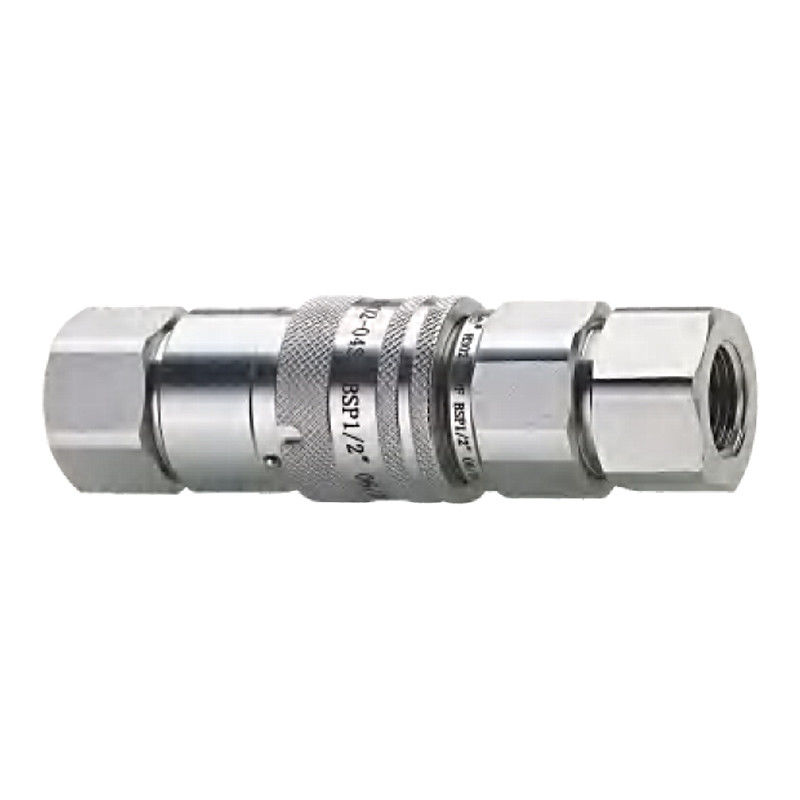

CB-SP-6FN เครื่องจับเร็วแบบไฮดรอลิกหน้าเรียบ
ออกแบบ เพื่อ ทํา งาน ที่ ยาก
CB-SP-6FN เป็นเครื่องเชื่อมเร็วแบบไฮดรอลิกหน้าเรียบที่สอดคล้องกับ ISO 16028 ที่ออกแบบเพื่อใช้ในสภาพแวดล้อมที่ท้าทาย เช่น การก่อสร้าง, การบํารุงรักษาทางรถไฟ, และการทําเหมืองแร่.มันถูกสร้างขึ้นเพื่อลดการสูญเสียของเหลวให้น้อยที่สุด ทนต่อการปนเปื้อน และทนต่อการเชื่อมต่อบ่อยๆ
หากระบบไฮดรอลิกของคุณต้องการการทํางานที่สะอาด CB-SP-6FNและโครงสร้างที่ช่วยป้องกันการตัดขาดโดยอุบัติเหตุ.
สิ่ง ที่ ทํา ให้ มัน แตกต่าง
•การออกแบบวาล์วหน้าเรียบ
ไม่มีการรั่วไหล ไม่มีความวุ่นวายวาล์วยังปิดอยู่เมื่อตัดต่อและเปิดเพียงแค่ระหว่างการติดต่อเต็ม เพื่อลดการสูญเสียน้ํามันและการเข้าของอากาศ
•ล็อคแขนหมุน
หลังจากเชื่อมต่อ, เปลี่ยนกล่องเพื่อเปิดล็อคซึ่งช่วยป้องกันการตัดสายที่ไม่ตั้งใจจากการสั่นสะเทือนหรือการลาก และป้องกันภายในวาล์วจากความสกปรก
•ส่วนประกอบที่แข็งด้วยการดึง
ที่นั่งวาล์วและส่วนล็อคถูกรักษาด้วยความร้อนเพื่อความทนทานแม้จะทํางานด้วยความถี่สูง การใช้งานก็น้อยมาก
•ร่างเหล็กคาร์บอนเคลือบด้วยผง
สร้างขึ้นเพื่อการใช้งานในโลกจริงการบําบัดพื้นผิว QPQ หรือสแตนเลสแบบเลือกได้สําหรับสภาพแวดล้อมที่รุนแรง
•การออกแบบที่เปลี่ยนกันได้
รองรับความพร้อมอย่างเต็มที่กับ ISO 16028 คอปเลอร์อื่น ๆ ขนาดมาตรฐานจาก 1/4 "ถึง 2 "มีให้เลือก
• ใบหน้าราบ กับ หุ่นยนต์: เหตุ ผล ที่ มัน สําคัญ
เมื่อเปรียบเทียบกับเครื่องเชื่อมแบบหุ่นยนต์แบบดั้งเดิม การออกแบบหน้าเรียบ เช่น CB-SP-6FN ลดการสูญเสียของของเหลวและการรวมอากาศอย่างมากนี่คือสิ่งสําคัญมากสําหรับการใช้งานที่มีความสําคัญในด้านความสะอาด เช่น เครื่องมือบริการเคลื่อนที่ การถ่ายส่งสารเคมี หรืออุปกรณ์บํารุงรักษาสนาม
ตัวอย่างด้านล่างแสดงถึงความแตกต่างทางโครงสร้าง และเหตุผลที่ซับระบายน้ําแบบเรียบเป็นตัวเลือกที่นิยมในระบบไฮดรอลิกที่มีมาตรฐานสูง

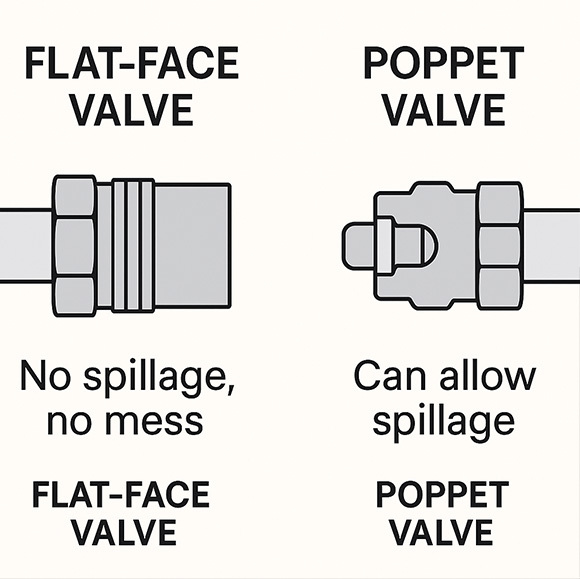

วาล์วหน้าเรียบ (ซ้าย) กําจัดการไหลของเหลวระหว่างการตัดต่อ ไม่เหมือนกับวาล์วแบบตุ๊กตาแบบดั้งเดิม (ขวา) ที่อาจทําให้รั่วไหล
รายละเอียดเทคนิค
รายละเอียดเทคนิค
| ขนาด |
กว้างเฉพาะ (mm) |
ความดันเฉพาะ (PSI) |
ค่าอัตราการไหล (GPM) |
| 1/4" |
6.3 |
5000 |
3 |
| 3/8" |
8.6 |
4000 |
6 |
| 1/2" |
11 |
4000 |
12 |
| 3/4" |
15 |
3000 |
28 |
| 1′′ |
18.5 |
3000 |
50 |
| 1 1/4" |
25 |
3000 |
88 |
| 1 1/2 นิ้ว |
25 |
2000 |
220 |
| 2′′ |
39.2 |
2000 |
224 |
ระยะอุณหภูมิ (NBR): 20 °C ถึง + 80 °C
การเชื่อมต่อ: ดันต่อกับล็อคแขน
สื่อ: น้ํามันแร่ (อื่นๆ ก็เป็นไปได้ด้วยการปิดที่ถูกต้อง)
ภาพรวมด้านมิติ

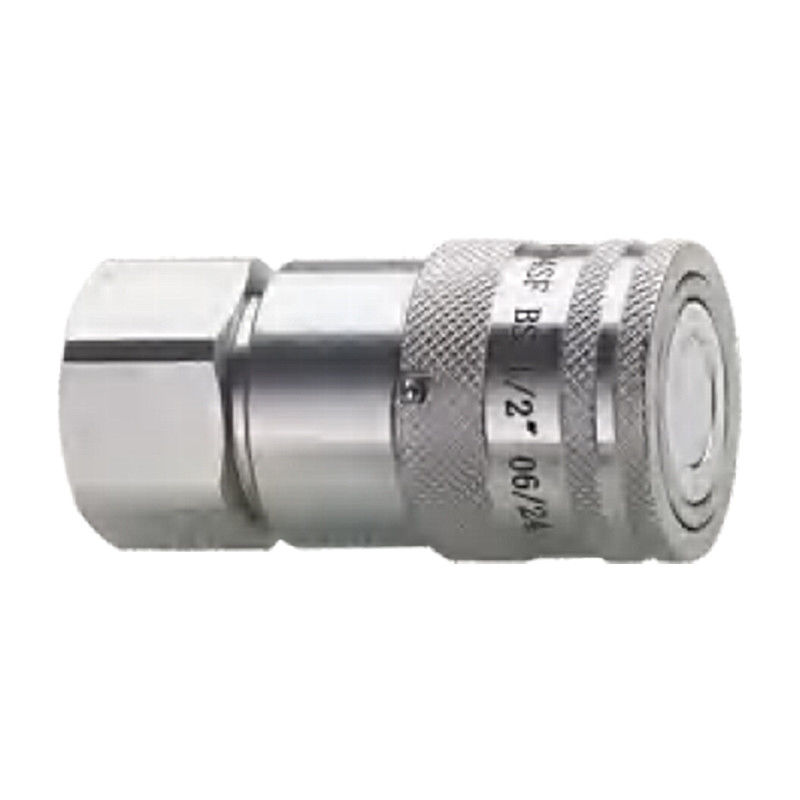

หญิง (Socket)
| พาร์ทโน |
สาย |
LS |
φD |
HS |
A |
| CB-S2S-6FN |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| CB-S3S-6FN |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| CB-S3S-6FN-A |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| CB-S4S-6FN |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| CB-S4S-6FN-A |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| CB-S6S-6FN |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| CB-S8S-6FN |
G1 NPT1 |
97 |
48 |
S41六角 |
23.5 |

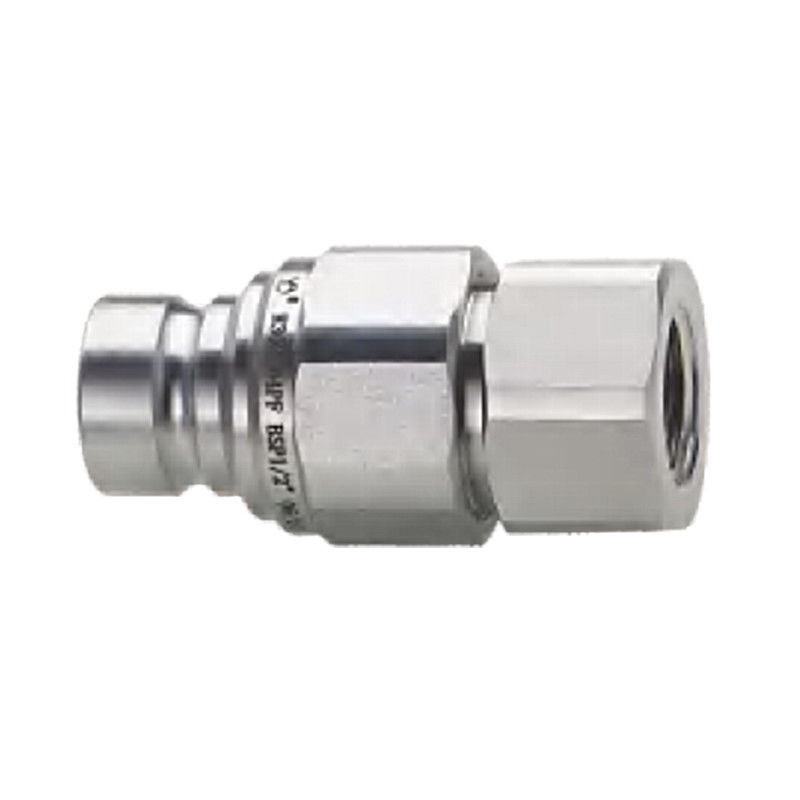

เพศชาย (พล็อก)
| พาร์ทโน |
สาย |
LP |
φC |
HP |
A |
| CB-P2S-6FN |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| CB-P3S-6FN |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| CB-P4S-6FN |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| CB-P4S-6FN-A |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| CB-P6S-6FN |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| CB-P8S-6FN |
G1 NPT1 |
86 |
30 |
S41六角 |
23.5 |
การใช้งาน
•อุปกรณ์ติดตั้งเครื่องขุด (เครื่องหัก, เครื่องตัด)
แลกเปลี่ยนเครื่องมือโดยไม่ให้น้ํามันตกทั่วงาน
•เครื่องมือบํารุงรักษารถไฟ
กุญแจและลิฟท์ริมทางรถไฟฟ้าสามารถเชื่อมต่อกันได้อย่างสะอาด แม้ในสนามที่เต็มไปด้วยหินหิน
•อุปกรณ์เหมืองแร่ใต้ดิน
ออกแบบเพื่อกันฝุ่นและลดการสูญเสียน้ํามันเมื่อเครื่องมือเปลี่ยนบ่อย ๆ
•เครื่องมือไฮดรอลิกเคลื่อนที่
เครื่องจับแรงดันสูงและเครื่องมือมอร์คได้รับประโยชน์จากการเชื่อมต่อ / ตัดต่อง่าย ๆ โดยไม่ต้องมีปัญหา
•สายขนส่งอุตสาหกรรม
มีประโยชน์ในโรงงานเคมีหรือระบบการจัดการของของเหลวที่ต้องการการทําความสะอาดหรือเปลี่ยนบ่อย ๆ
ตัวเลือกที่มี
| ตัวเลือก |
คําอธิบาย |
| วัสดุประทับ |
มาตรฐาน NBR, Viton สําหรับความร้อนสูง/น้ํามัน, EPDM สําหรับน้ํา/น้ําเหลวกลิกอล |
| ประเภทเส้น |
G (BSPP), NPT, หรือเมทริก |
| หมวกฝุ่น |
หมวก PVC แบบมาตรฐาน; สีอื่น ๆ เป็นตัวเลือก |
| การปรับปรุงวัสดุ |
316L สแตนเลสตามคําสั่ง |
| การบํารุงผิว |
ปลาย QPQ ป้องกันการกัดกร่อนเป็นตัวเลือก |
FAQs
Q1: ผมสามารถเชื่อมต่อหรือตัดต่อ CB-SP-6FN ภายใต้ความดันได้หรือไม่?
ตอบ: ไม่ คอปเลอร์นี้ถูกออกแบบมาสําหรับระบบความดันเหลือศูนย์ดึงความดันก่อนการดําเนินการเสมอ
Q2: CB-SP-6FN เปลี่ยนแปลงได้กับเครื่องเชื่อม ISO 16028 อื่น ๆ ไหม?
ตอบ: ครับตราบใดที่ชิ้นที่จับคู่ยังปฏิบัติตามมาตรฐาน ISO 16028 การเชื่อมต่อจะเรียบร้อย
Q3: คุณนําเสนอสแตนเลสไหม?
ตอบ: ครับมีรุ่นเหล็กไร้ขัดเหล็ก 316L สําหรับใช้ในสภาพแวดล้อมที่รุนแรงหรือรุนแรง
Q4: ผมสามารถขอเส้นใยพิเศษหรือวัสดุประปาได้หรือไม่?
ตอบ: แน่นอนเราสนับสนุนการสั่งซื้อตามสั่ง - ติดต่อกับรายละเอียดของคุณ
