สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
carterberg
ได้รับการรับรอง:
IATF16949
หมายเลขรุ่น:
CB-ISOA

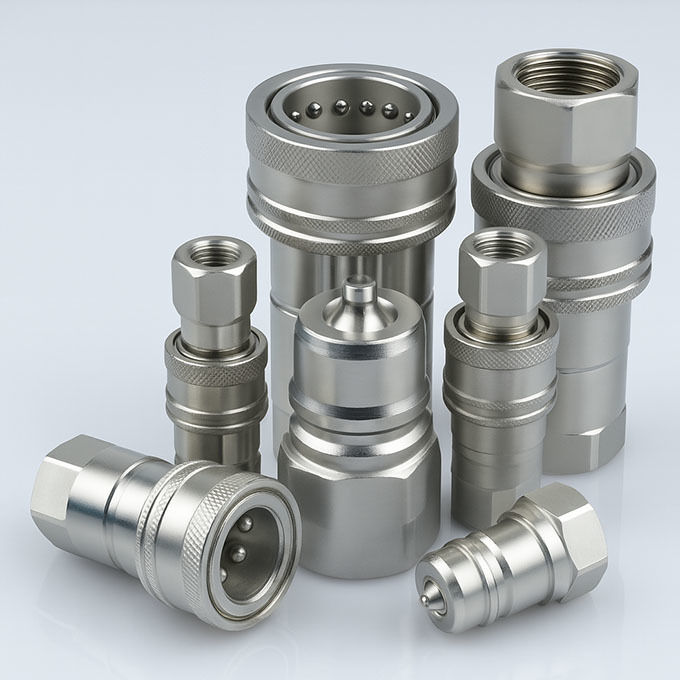

ออกแบบมาเพื่อความทนทานในระบบไฮดรอลิกที่ต้องการ CB-ISOA quick coupler เป็นข้อต่อชนิด ISO 7241-A เหล็กกล้าคาร์บอนที่มีการออกแบบวาล์วที่ได้รับการปรับปรุงเพื่อความทนทานต่อแรงดันและแรงกระแทกที่เหนือกว่า
ทำหน้าที่เป็นทางเลือกประสิทธิภาพสูงสำหรับข้อต่อ ISO-A มาตรฐานในอุปกรณ์สำหรับงานหนัก ซึ่งความน่าเชื่อถือของระบบไฮดรอลิกและความทนทานต่อแรงกระแทกเป็นสิ่งจำเป็น
• การออกแบบวาล์วป๊อปเป็ตที่ได้รับการปรับปรุง
ลดการสูญเสียประสิทธิภาพจากการพุ่งของแรงดันและให้การไหลที่เสถียรภายใต้ภาระไฮดรอลิกที่ผันผวน
• โครงสร้างวาล์วปิดสองชั้น
ช่วยให้ของเหลวหกน้อยที่สุดในระหว่างการถอดในขณะที่รักษาวงจรที่สะอาดและปลอดภัย
• กลไกการล็อคแบบบอลที่แม่นยำ
เชื่อถือได้ภายใต้การสั่นสะเทือน ล็อคส่วนตัวผู้และตัวเมียอย่างแน่นหนาแม้ในระบบเคลื่อนที่หรือระบบที่มีแรงกระแทกสูง
• ตัวเหล็กกล้าคาร์บอนเคลือบโครเมียม
เพิ่มความแข็งของพื้นผิวและความทนทานต่อรอยขีดข่วนโดยไม่มีผลกระทบต่อต้นทุนอย่างมีนัยสำคัญ
• ซีลมาตรฐาน: NBR
เหมาะสำหรับระบบที่ใช้น้ำมันสูงถึง 120°C; มีซีล Viton ให้เลือกสำหรับความทนทานต่ออุณหภูมิที่สูงขึ้น
• การแลกเปลี่ยน ISO 7241-A เต็มรูปแบบ
เข้ากันได้กับ Parker 6600, Faster ANV, Aeroquip 5600 และ Hansen HA 15000 Series
| พารามิเตอร์ | ค่า |
|---|---|
| ขนาดตัวถัง | 1/4", 3/8", 1/2", 3/4", 1" |
| แรงดันใช้งานสูงสุด | 5000 ถึง 3000 PSI (แตกต่างกันไปตามขนาด) |
| อัตราการไหล | 3 ถึง 50 GPM |
| ช่วงอุณหภูมิ | -20°C ถึง +120°C |
| วัสดุซีล | NBR (มาตรฐาน), Viton (อุปกรณ์เสริม) |
| ชนิดวาล์ว | ป๊อปเป็ตพร้อมการดูดซับแรงกระแทกที่ดีขึ้น |
| วัสดุ | เหล็กกล้าคาร์บอนเคลือบโครเมียม |

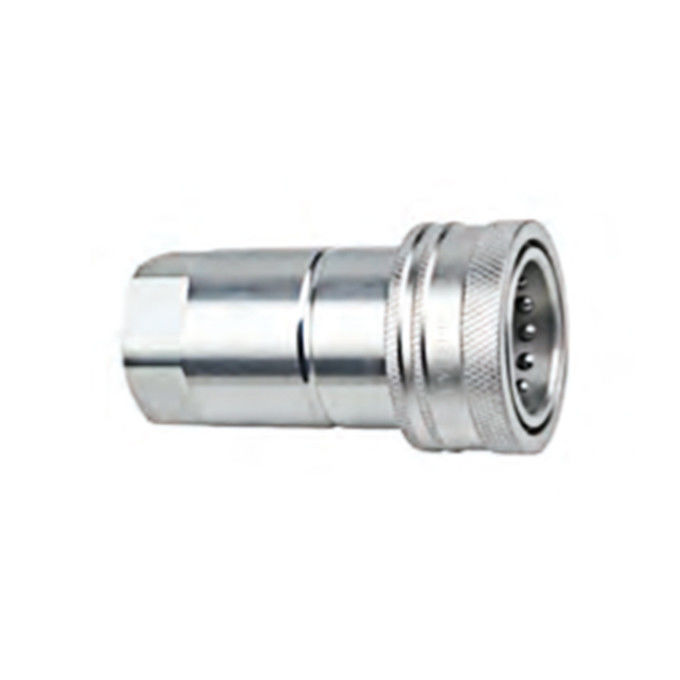

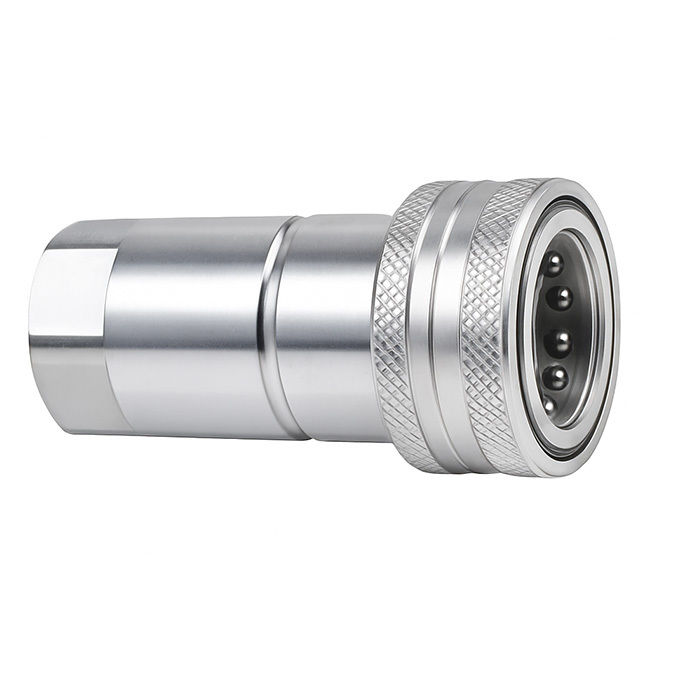

ตัวเมีย (ซ็อกเก็ต)
| ขนาดตัวถัง | PARTNO. | LS | Φ D | HS | A | T |
| 1/4" | CB-S2SF-ISOA | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3SF-ISOA | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-S4SF-ISOA | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-S6SF-ISOA | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-S8SF-ISOA | 99.5 | 53 | S41*6 | 20.5 | G1 NPT1 |

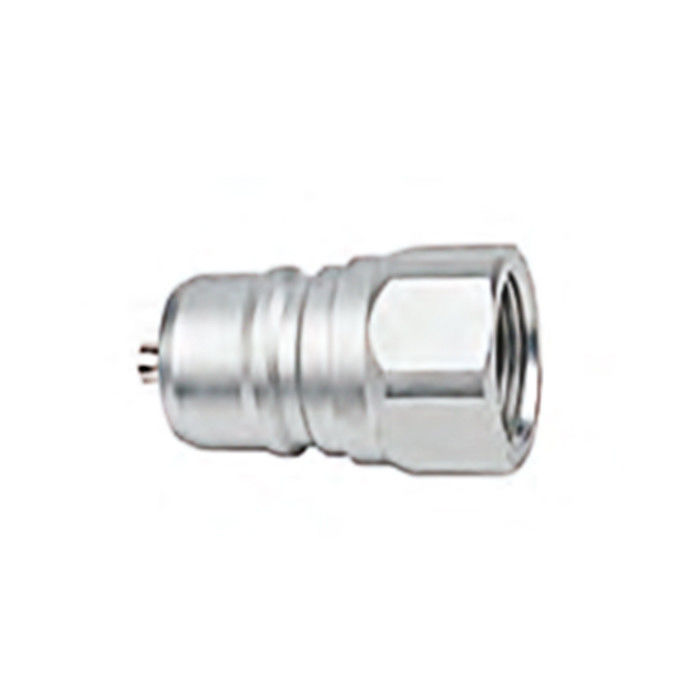

ตัวผู้ (ปลั๊ก)
| ขนาดตัวถัง | PARTNO. | LP | d | C | HP | A | T |
| 1/4" | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3SF-ISOA | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-P4SF-ISOA | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-P6SF-ISOA | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-P8SF-ISOA | 66 | 34.3 | 35 | S41*6 | 20.5 | G1 NPT1 |
ใช้แผนภูมิจากภาพอ้างอิงพร้อมข้อจำกัดความรับผิดชอบ: ของเหลวทดสอบ: Oil-200 SUS กราฟที่แสดงเป็นตัวแทนสำหรับซีรีส์ LSQ-ISOA
ทำไมต้องเลือก CB-ISOA เหนือข้อต่อ ISO-A เหล็กกล้าคาร์บอนมาตรฐาน เช่น CB-SP-10M-3?
| ลักษณะการเปรียบเทียบ | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| การออกแบบวาล์ว | ป๊อปเป็ตที่ได้รับการปรับปรุง (ทนต่อแรงกระแทก) | ป๊อปเป็ตมาตรฐาน |
| การเคลือบพื้นผิว | เคลือบโครเมียม | เคลือบสังกะสี |
| ความเสถียรของการไหล | สูงกว่าภายใต้แรงกระตุ้น | ปานกลาง |
| จุดราคา | สูงกว่าเล็กน้อย | คุ้มค่ากว่า |
| ดีที่สุดสำหรับ | ระบบที่มีแรงกระแทกสูง | การใช้งานไฮดรอลิกทั่วไป |
ขอใบเสนอราคาหรือเอกสารข้อมูลทางเทคนิค
ต้องการความช่วยเหลือในการเลือกข้อต่อ ISO-A ที่เหมาะสมกับการใช้งานของคุณหรือไม่ ติดต่อทีมงานของเรา เพื่อรับข้อมูลจำเพาะของผลิตภัณฑ์ แผนภูมิการไหล หรือไฟล์ CAD โดยละเอียด
