สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
carterberg
ได้รับการรับรอง:
IATF16949
หมายเลขรุ่น:
CB-SPL-10F
รายการCB-SPL-10F ไฮดรอลิกคัพเพลิ่งได้ถูกออกแบบให้สอดคล้องกับISO 7241-1 Aมาตรฐานสากล, ซึ่งเป็นทางออกที่ปลอดภัยและมีประสิทธิภาพสูงสําหรับการเชื่อมต่อของเหลวในระบบไฮดรอลิกที่ทันสมัยออกแบบด้วยร่างเหล็กที่ปูยางแข็งแรง และ مجهزด้วยกลไกล็อคลูกบอลและวาล์วปิดคู่รายการนี้จะทําให้การตัดต่อที่ปลอดภัยและไม่มีการรั่วในสภาพที่ยากลําบาก
พิสูจน์ผ่านเครื่องจักรการเกษตร อุปกรณ์งานสาธารณะ และวงจรไฮดรอลิกอุตสาหกรรม, CB-SPL-10F ถือว่าเป็นตัวแทนที่น่าเชื่อถือสําหรับคอปเลอร์ที่ยอมรับทั่วโลก เช่นแฮนเซน H-15000, พาร์คเกอร์ 6600 และ ANV เร็วกว่า.
| ขนาด ISO | กว้างเฉพาะ (mm) | ความดันทํางานสูงสุด (bar/psi) | อัตราการไหลผ่าน @ ∆p 1 bar (l/min) | ความละเอียด (ml) | ตัวเลือก Thread | ระยะความร้อน (NBR / FKM) |
|---|---|---|---|---|---|---|
| 1/4 | 6.3 | 315 / 4565 | 6.3 | 0.35 | G / NPT | -20°C ถึง +100°C / +200°C |
| 3/8 | 10 | 315 / 4565 | 10 | 1.5 | G / NPT | -20°C ถึง +100°C / +200°C |
| 1/2 | 12.5 | 250 / 3625 | 12.5 | 2.6 | G / NPT | -20°C ถึง +100°C / +200°C |
| 3/4 | 20 | 250 / 3625 | 20 | 8.5 | G / NPT | -20°C ถึง +100°C / +200°C |
| 1?? | 25 | 200 / 2900 | 25 | 13 | G / NPT | -20°C ถึง +100°C / +200°C |

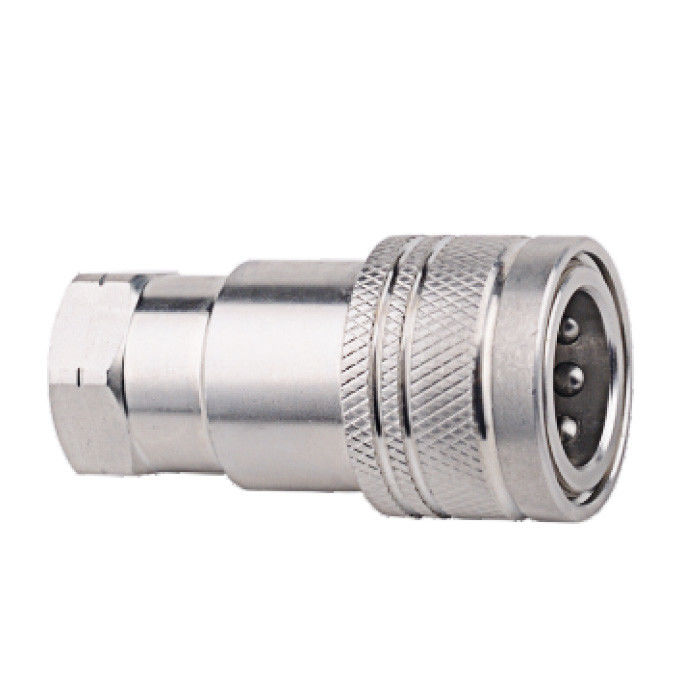

หญิง (Socket)
| ขนาดร่างกาย | พาร์ทโน | LS | Φ D | HS | A | T |
| 1/4" | CB-S2L-10F | 50 | 26 | 19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3L-10F | 60 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 |
| 1/2" | CB-S4L-10F | 68 | 39 | 27*6 | 16 | G1/2 NPT1/2 |
| 3/4" | CB-S6L-10F | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 |
| 1" | CB-S8L-10F | 99.5 | 53 | 41*6 | 21 | G1 NPT1 |
| 1-1/4" | CB-S10L-10F | 112 | 69 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-S12L-10F | 127.5 | 84.5 | 60*6 | 25.5 | G1-1/2 NPT1-1/2 |
| 2" | CB-S16L-10F | 158 | 99 | 75*6 | 26 | G2 NPT2 |

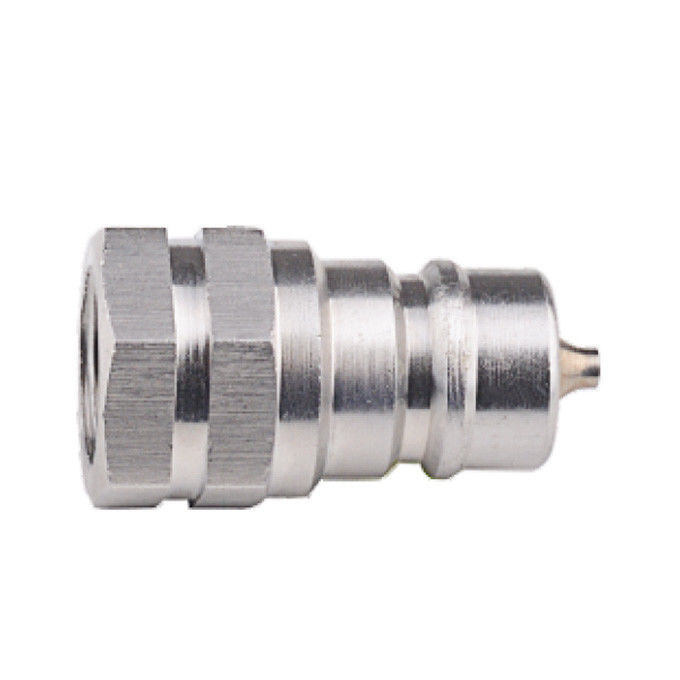

เพศชาย (พล็อก)
| ขนาดร่างกาย | พาร์ทโน | LP | C | HP | A | T |
| 1/4" | ซีบีP2L-10F | 35.5 | 15 | 19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | ซีบีP3L-10F | 42 | 26.5 | 22*6 | 14 | G3/8 NPT3/8 |
| 1/2" | ซีบีP4L-10F | 46 | 26.5 | 27*6 | 16 | G1/2 NPT1/2 |
| 3/4" | ซีบีP6L-10F | 54 | 28 | 34*6 | 18 | G3/4 NPT3/4 |
| 1" | ซีบีP8L-10F | 65.5 | 35 | 41*6 | 21 | G1 NPT1 |
| 1-1/4" | ซีบีP10L-10F | 70 | 45 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | ซีบีP12L-10F | 78 | 51 | 60*6 | 25.5 | G1-1/2 NPT1-1/2 |
| 2" | ซีบีP16L-10F | 98 | 61 | 75*6 | 26 | G2 NPT2 |

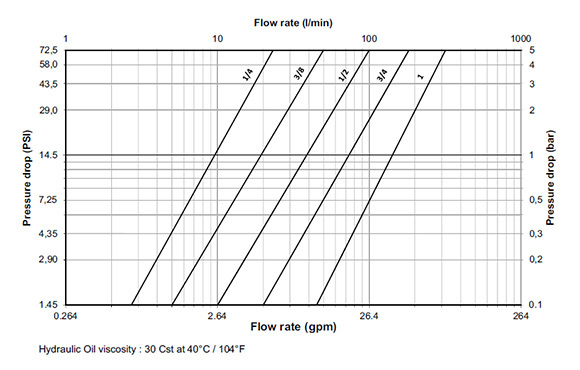

สายโค้งการลดความดัน CB-SPL-10Fพื้นฐานตามสภาวะมาตรฐาน ISO 7241-A โดยใช้น้ํามันไฮดรอลิก 30 cSt ในอุณหภูมิ 40 °C
สําหรับเส้นโค้งอัตราการไหลของขนาดเต็ม, การวาด CAD มิติ, และการเปรียบเทียบการสูญเสียของของเหลวโปรดไปที่หน้ารายละเอียดทางเทคนิคของ CB-SPL-10F.
| รูปแบบคาร์เตอร์เบิร์ก | พาร์คเกอร์ | เร็วขึ้น | Aeroquip | แฮนเซน |
|---|---|---|---|---|
| CB-SPL-10F | 6600 | ANV | FD56 / 5600 | H-15000 |
สําหรับการแบ่งแยกรายละเอียดของรูปร่างของวาล์วและความเหมาะสมระหว่างแบรนด์สํารวจแนวทางการแลกเปลี่ยนและการเปลี่ยน CB-SPL-10F
