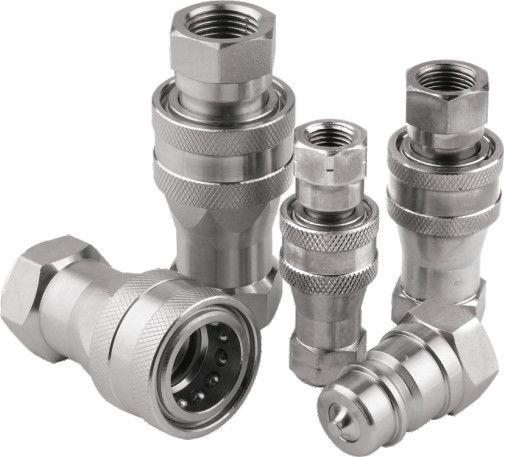

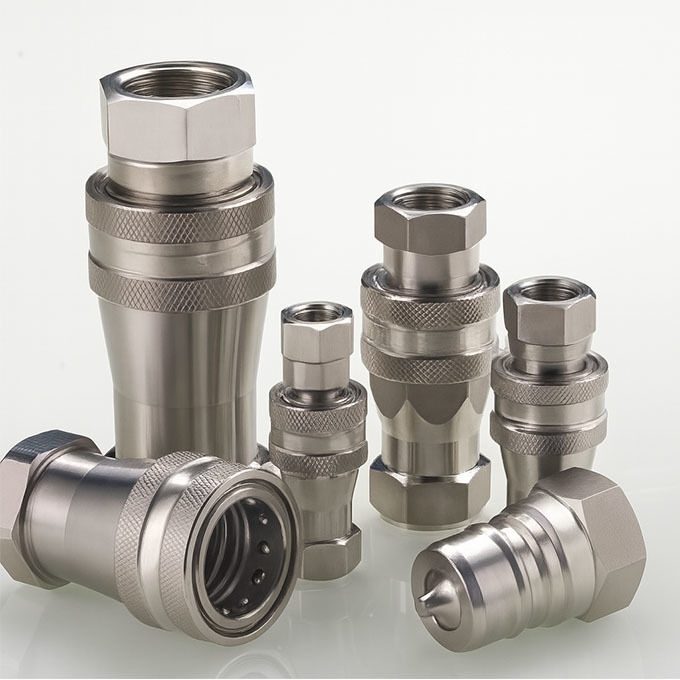

CB-SPM-10F สแตนเลส ไฮดรอลิก ไคคัพลิ่ง (1" หญิงครึ่ง, ISO 7241-A)
CB-SPM-10F เป็นเครื่องเชื่อมเร็วแบบไฮดรอลิกหญิงขนาด 1 นิ้วที่ออกแบบและผลิตตามมาตรฐานนานาชาติ ISO 7241-Aสร้างขึ้นด้วยรูปร่างจากสแตนเลส (SUS304 หรือ SUS316) และวาล์วปิดแบบป๊อปเป็ต ให้การเชื่อมต่อที่น่าเชื่อถือและไม่หลุดในระบบไฮดรอลิกความดันสูง
รูปแบบนี้ถูกใช้อย่างแพร่หลายในอุปกรณ์เคลื่อนไหว, วงจรไฮดรอลิก OEM และสภาพแวดล้อมที่เกิดจากการกัดรัง ซึ่งการทํางาน, ความสอดคล้อง และการดูแลง่ายๆ เป็นสิ่งจําเป็น
คุณกําลังมองหา ISO 7241-A คอปปิ้งทั้งหมด?
ลักษณะสําคัญ
•ความเหมาะสมตามมาตรฐานเปลี่ยนแปลงได้กับ Parker 6600, Faster ANV, Aeroquip 5600 และ Hansen HA ซีรีส์
• Rการออกแบบวาล์ว obust✅กลไกตู้ปั๊มป๊อกภายใน ให้การปิดอัตโนมัติระหว่างการตัดต่อ
•ความทนทานต่อการกัดกร่อน✅มีสแตนเลส SUS304 หรือ SUS316 ที่เหมาะสําหรับการใช้งานที่ต้องการ
• High-Flow ขนาด 1รับมือปริมาณและความดันที่ใหญ่กว่าในระบบไฮดรอลิก
•ตัวเลือกหลายเส้นใยG (BSP), NPT และ BSPP ใยมีตามคําขอ
•ตัวเลือกประทับราง NBR แบบมาตรฐาน พร้อม FKM (Viton) หรือ EPDM เป็นตัวเลือก
การสร้างทางเทคนิค
CB-SPM-10F มีตัวโซเคทหญิงที่มีกล่องกลมกลมรวมสําหรับการเชื่อมต่อและตัดต่อด้วยมือภายใน, วาล์ว poppet ที่ติดสปริงให้ความมั่นคงในการปิดเพื่อป้องกันการสูญเสียของเหลวและมลพิษระหว่างการปลด.
รูปแบบนี้รองรับความดันการทํางานถึง 3000 PSI (ขึ้นอยู่กับขนาดของระบบ) และเหมาะสําหรับระบบสแตตติกและเคลื่อนที่ที่ต้องการการบํารุงรักษาอย่างรวดเร็วและเวลาหยุดทํางานที่ต่ํา
ภาพรวมด้านมิติ

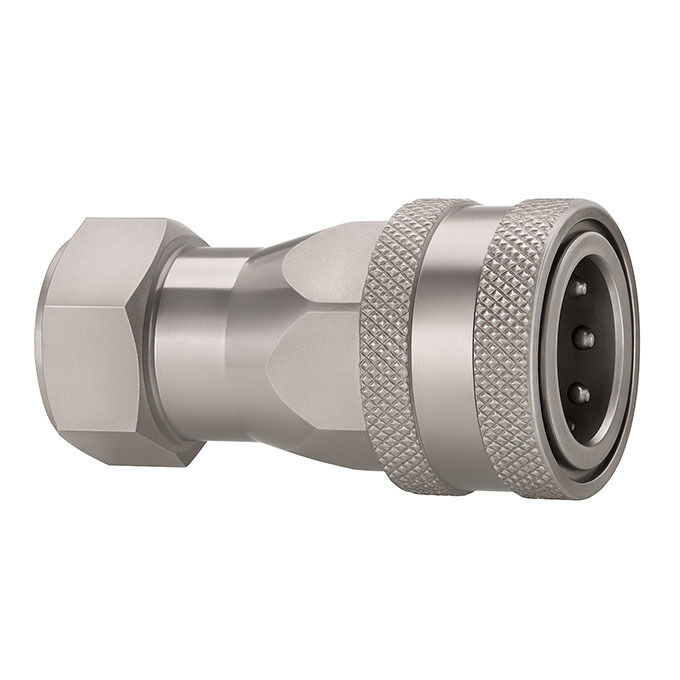

หญิง (Socket)
| ขนาดร่างกาย |
พาร์ทโน |
LS |
Φ D |
HS |
A |
T |
| 1/4" |
CB-S2M-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3M-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-S4M-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6M-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-S8M-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-S10M-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16M-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

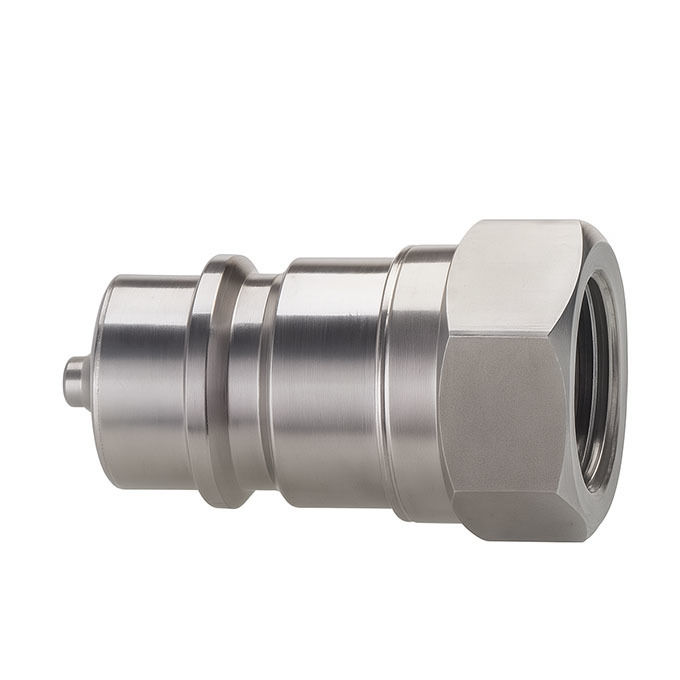

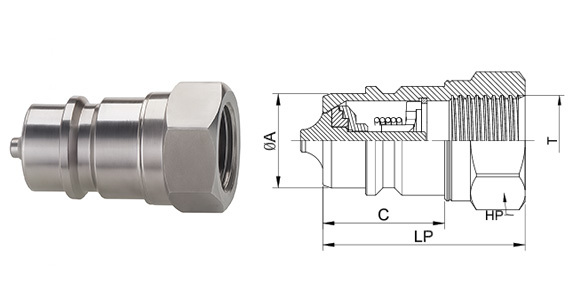

เพศชาย (พล็อก)
| ขนาดร่างกาย |
พาร์ทโน |
LP |
C |
HP |
A |
T |
| 1/4" |
ซีบีP2M-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
ซีบีP3M-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
ซีบีP4M-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
ซีบีP6M-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
ซีบีP8M-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
ซีบีP10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
ซีบีP12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
ซีบีP16M-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
คู่มือการเลือกวัสดุและรัด
SUS304ราคาคุ้มกันการเกรด
SUS316✅ ทนทานต่อน้ําเกลือ, สารเคมี และสภาพอากาศที่รุนแรงมากขึ้น
ปราง:
• NBR: น้ํามันไฮดรอลิกทั่วไป
• FKM (Viton): อุณหภูมิสูง, น้ํายาสังเคราะห์
• EPDM: ระบบน้ํา-กลิกอล, ฟอสฟาตเอสเตอร์
การผสมผสานเหล่านี้ทําให้วิศวกรสามารถตั้งค่า CB-SPM-10F ให้เหมาะกับสภาพแวดล้อมเฉพาะอย่างเช่น ณ ท้องทะเล, เกษตร, หรือเหมืองแร่
ตารางความสอดคล้อง
| รูปแบบคาร์เตอร์เบิร์ก |
พาร์คเกอร์ |
เร็วขึ้น |
Aeroquip |
แฮนเซน |
| CB-SPM-10F |
6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
รับรองความเหมาะสมของเส้นใยและการปรับแต่งการปิดเมื่อเปลี่ยนเครื่องเชื่อมปัจจุบัน
การใช้งาน
• เครื่องขุดและเครื่องบรรทุกล้อ
• อุปกรณ์เสริมป่าไม้
• เครื่องจักรขุดแร่ใต้ดิน
• หน่วยพลังงานไฮดรอลิก
• เครื่องฉีดยาเกษตร
รูปแบบนี้มักถูกเลือกโดยช่างบํารุงรักษาและวิศวกร OEM ที่ต้องการเครื่องเชื่อมแบบมาตรฐานระดับโลกที่แข็งแกร่ง, สะดวกต่อการดูแลและเข้ากันได้ในทุกยี่ห้อ
คําถามที่พบบ่อย (FAQ)
คําถาม: CB-SPM-10F สามารถใช้งานได้กับ Parker 6600 Series ไหม?
ตอบ: ครับมันสอดคล้องกับขนาดและผลงานการทํางาน รวมถึงโครงสร้างของวาล์วและการล็อค
ถาม: ความแตกต่างระหว่าง SUS304 และ SUS316 คืออะไร?
A: SUS316 ให้ความทนทานต่อการกัดกร่อนสูงกว่าสําหรับการใช้ในทะเล, สารเคมี, หรือการเผชิญหน้ากลางแจ้ง
คําถาม: ผมควรใช้ตราประทับแบบไหน?
A: NBR เหมาะกับระบบส่วนใหญ่ใช้ FKM สําหรับอุณหภูมิที่สูงขึ้น หรือ EPDM สําหรับของเหลวที่มีน้ํา
