Place of Origin:
Shanghai, China
ชื่อแบรนด์:
carterberg
ได้รับการรับรอง:
IATF16949
Model Number:
CB-TM

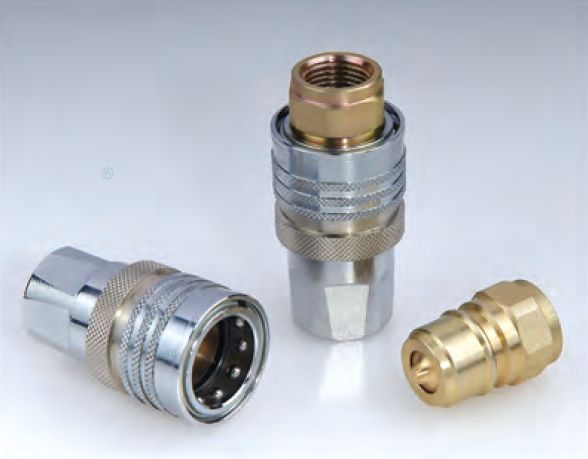

CB-TM ประเภทปิดไฮดรอลิกคัพเพลิ่ง ((เหล็ก)
การใช้งาน: ซีรีส์ CB-TM นํามาสู่อุตสาหกรรมการออกแบบที่ผ่านการพิสูจน์สําหรับการใช้ในอุปกรณ์ก่อสร้าง อุปกรณ์ป่าไม้ เครื่องจักรเกษตร เครื่องมือน้ํามัน เครื่องจักรโรงงานเหล็กและการใช้งานไฮดรอลิกที่ต้องการอื่น ๆ.
รายละเอียด:
|
技术规范 รายละเอียด |
|||||
|
规格(นิ้ว) ขนาดร่างกาย |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
|
ความดันจํากัด ความดันชื่อ ((PSI) |
5800 |
5000 |
4785 |
4785 |
4785 |
|
额定流量 ระดับการไหลผ่าน (GPM) |
4 |
10 |
20 |
50 |
80 |
|
ช่วงความร้อน(กลมปิดมาตรฐาน) ระยะอุณหภูมิ ((std seal) -30°C+120°C |
|||||
|
หลักประกอบการ วัสดุประปาแบบมาตรฐานคือ NBR |
|||||
ลักษณะของเครื่องเชื่อม CB-TM Series:
1วาล์วป๊อกป๊อกที่มีให้เลือก เพื่อป้องกันการรั่วไหลที่ไม่เชื่อม
2วาล์วป๊อกเปต เปิดอัตโนมัติเมื่อเชื่อม, ภายในความดันการทํางานนาม, เพื่อรักษาการไหลเวียนอย่างรวดเร็ว
3ส่วนที่สําคัญถูกแข็งเพื่อความทนทาน
4กลไกล็อคลูกที่น่าเชื่อถือได้ จับครึ่งคู่ไว้ด้วยกัน
5.Socked และ plug เป็นการแปรรูปความแม่นยําจากสต๊อกบาร์ที่แข็งแรง
6.เข้ากันได้กับ TEMA TH Series, STUCCHI IRC Series
| ส่วนที่ 9 | LS | LP | L | D | HEX1 | HEX2 | T |
| CB-TM-02 | 60 | 48.2 | 81.8 | 26 | S21 | S18 | G1/4 |
| CB-TM-03 | 61 | 38 | 76.7 | 35 | S24 | S22 | G3/8 |
| CB-TM-04 | 67.5 | 42.5 | 85.5 | 41 | S30 | S27 | G1/2 |
| CB-TM-06 | 76.4 | 47 | 94.5 | 52 | S38 | S36 | G3/4 |
| CB-TM-08 | 92.4 | 56.5 | 113.8 | 62 | S45 | S45 | G1 |
ลักษณะ:
1ช่องเจาะที่เรียบและเปิด โดยไม่มีวาล์วในครึ่งใด ๆ ให้การลดความดันอย่างน้อยและอนุญาตให้การจับง่ายในแอพลิเคชั่นที่เส้นเดียวกันถูกใช้สําหรับสื่อมากกว่าหนึ่ง
2. คอปเลอร์และ nipples ได้รับการแปรรูปจากสต็อคแท่งที่แข็งแรงที่ให้การคอปเลอร์ที่มีคุณภาพที่ทนทาน
3หนวดมีในทองแดงและสแตนเลส 304 เป็นวัสดุผลิตภัณฑ์มาตรฐาน
4นมมีในสแตนเลส 304 สีทองแดง
5การเชื่อมคือการเชื่อมแบบ "แลกเปลี่ยน" เพราะในมิติและการทํางานสามารถเชื่อมต่อกันได้กับการเชื่อมแบบเดียวกันที่ทําโดยผู้ผลิตอื่น ๆ
6.เข้ากันได้กับ NITTO TSP Series
| ส่วนที่ห้า | LS | ¢ D | HEX1 | A | T |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| ส่วนที่ห้า | LS | ¢ D | HEX1 | A | T |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| ส่วนที่ห้า | LP | C | HEX2 | A | T |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| ส่วนที่ห้า | LP | C | HEX1 | A | T |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
