Place of Origin:
China
ชื่อแบรนด์:
carterberg
ได้รับการรับรอง:
IATF16949
Model Number:
CB-10116
CB-10116 เป็นข้อต่อสวมเร็วไฮดรอลิกสแตนเลสขนาดกะทัดรัด ออกแบบมาเพื่อตอบสนองความต้องการสูงของระบบแรงดันสูงพิเศษในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน ออกแบบมาเป็นทางเลือกที่เข้ากันได้กับ CEJN 116 Series อย่างเต็มที่ รุ่นนี้ผสมผสานคุณสมบัติด้านความปลอดภัยทางกลไก การทำงานแบบไม่หยด และกรวยซีลโลหะ CMS 120° ของ CEJN เพื่อให้การซีลที่เหนือกว่าและเชื่อถือได้ภายใต้แรงดันสูง
เหมาะสำหรับเครื่องมือแรงบิด ตัวปรับความตึง และอุปกรณ์ไฮดรอลิกแบบพกพา CB-10116 คือตัวเลือกที่มีความสมบูรณ์สูงของคุณเมื่อความล้มเหลวไม่ใช่ทางเลือก
• โครงสร้างสแตนเลสสตีล 100%: ทนต่อการกัดกร่อนและเหมาะสำหรับสภาพแวดล้อมที่รุนแรง รวมถึงระบบทางทะเล เคมี และนอกชายฝั่ง
• การออกแบบตัวเครื่องขนาดกะทัดรัด: ยาวเพียง 51.2 มม. และมีเส้นผ่านศูนย์กลาง 24.5 มม. เหมาะสำหรับการใช้งานในพื้นที่จำกัด
• ซีลโลหะ CMS (กรวย 120°): ซีลโลหะต่อโลหะที่เข้ากันได้กับ CEJN พร้อมความทนทานต่ออุณหภูมิสูงและสารเคมี
• การทำงานแบบไม่รั่วไหล: ออกแบบมาเพื่อไม่ให้มีการรั่วไหลระหว่างการเชื่อมต่อและการตัดการเชื่อมต่อ
• ข้อต่อตัวผู้แบบไม่มีวาล์ว: เหมาะสำหรับระบบที่ควบคุมทิศทางการไหลของของเหลวจากภายนอก
• วงแหวนล็อคนิรภัย: ข้อต่อตัวเมียมีวงแหวนกลไกเพื่อป้องกันการตัดการเชื่อมต่อโดยไม่ได้ตั้งใจ
• พิกัดแรงดันสูง: แรงดันใช้งาน 150 MPa (21,750 PSI) โดยมีแรงดันระเบิดขั้นต่ำ 300 MPa
• การเชื่อมต่อแบบเกลียว G 1/4": เข้ากันได้กับอินเทอร์เฟซไฮดรอลิกทั่วไปในอุตสาหกรรม
• รวมฝาครอบกันฝุ่นมาตรฐาน: ยืดอายุการใช้งานของข้อต่อและปกป้องพื้นผิวภายใน มีฝาครอบอะลูมิเนียมให้เลือก
| พารามิเตอร์ | ค่า |
|---|---|
| ประเภทการเชื่อมต่อ | เกลียวตัวเมีย G 1/4" |
| วัสดุ | สแตนเลสสตีล AISI 316 |
| ประเภทซีล | ซีลกรวยโลหะ CMS (120°) |
| วัสดุซีล | ไนไทรล์ (NBR) |
| แรงดันใช้งาน | 150 MPa (21,750 PSI) |
| แรงดันระเบิด | ≥300 MPa |
| เส้นผ่านศูนย์กลางการไหลเล็กน้อย | 2.5 มม. |
| อัตราการไหล (Δp=1 bar) | 6 ลิตร/นาที |
| ความยาว | 51.2 มม. |
| เส้นผ่านศูนย์กลางภายนอก | 24.5 มม. |
| ขนาดประแจ | 22 มม. |
| ช่วงอุณหภูมิ | -30°C ถึง +100°C |
| วาล์ว | ตัวผู้: ไม่มีวาล์ว / ตัวเมีย: พร้อมวงแหวนนิรภัย |
| ฝาครอบกันฝุ่น | พลาสติกมาตรฐาน; อะลูมิเนียมเสริม |
กราฟแรงดัน-การไหลทั่วไปของ CB-10116

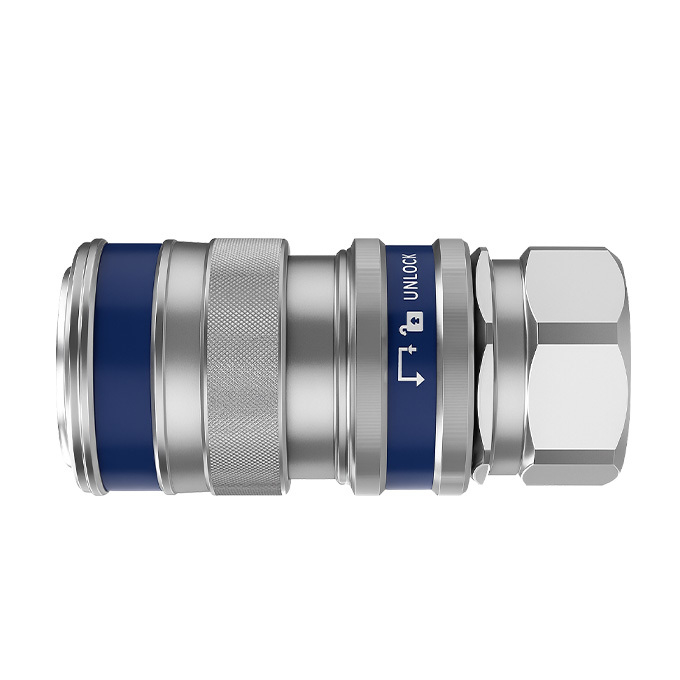

ตัวเมีย (ซ็อกเก็ต)

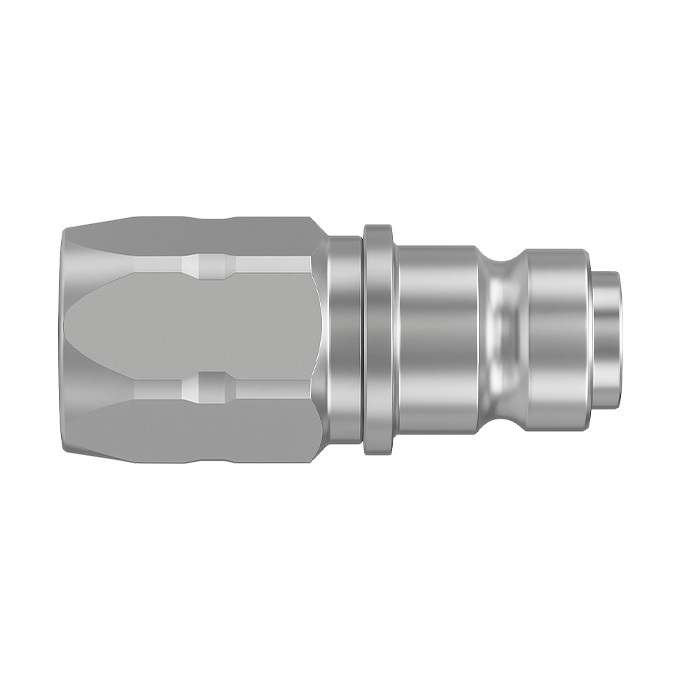

ตัวผู้ (ปลั๊ก)
• เครื่องมือแรงบิดและตัวปรับความตึงไฮดรอลิก
เมื่อจำเป็นต้องใช้ข้อต่อที่ไม่รั่วไหล ขนาดกะทัดรัด และแม่นยำ
• การบำรุงรักษาในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน
เหมาะสำหรับโรงงานทางทะเล นอกชายฝั่ง และสารเคมี
• หน่วยไฮดรอลิกแบบพกพา
สำหรับระบบแรงดันสูงพร้อมการควบคุมของเหลวปริมาณน้อย
CB-10116 สามารถใช้แทนกันได้กับ CEJN 116 Series ได้อย่างสมบูรณ์ในแง่ของ:
• ขนาดและอินเทอร์เฟซเกลียว (G1/4")
• วิธีการซีล (กรวย CMS 120°)
• พิกัดแรงดันและอุณหภูมิ
• รูปแบบข้อต่อ (ตัวผู้ไม่มีวาล์ว + ตัวเมียความปลอดภัย)
ถาม: CB-10116 แตกต่างจาก CB-10125 หรือ CB-10218 อย่างไร
ตอบ: CB-10116 เป็นสแตนเลสสตีลและมีซีลโลหะ CMS CB-10125 และ 10218 โดยทั่วไปเป็นเหล็กกล้าคาร์บอนพร้อมซีลโอริง นอกจากนี้ 10116 ยังมีการออกแบบที่กะทัดรัดกว่าและไม่มีวาล์วภายในที่ด้านตัวผู้
ถาม: CB-10116 เหมาะสำหรับการใช้งานทางเคมีหรือทางทะเลหรือไม่
ตอบ: ใช่ โครงสร้างสแตนเลสสตีลเต็มรูปแบบและการออกแบบที่ไม่รั่วไหลทำให้เหมาะสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนและมีความละเอียดอ่อน
ถาม: CB-10116 สามารถแทนที่ CEJN 116 ได้โดยตรงหรือไม่
ตอบ: ใช่ เข้ากันได้กับมิติและการทำงานอย่างสมบูรณ์
