Place of Origin:
China
ชื่อแบรนด์:
carterberg
ได้รับการรับรอง:
IATF16949
Model Number:
CB-10218

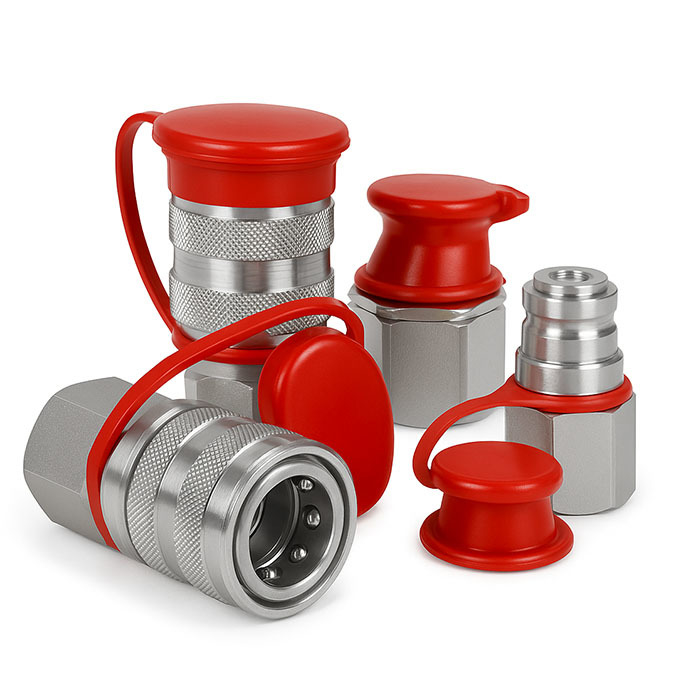

The CB-10218 ถูกออกแบบมาสำหรับระบบไฮดรอลิกที่ต้องการแรงดันสูงพิเศษ ซึ่งต้องการแรงดันใช้งานสูงสุดถึง 100 MPa (14,500 PSI) ขนาดกะทัดรัดและแม่นยำ มีคุณสมบัติ การตัดการเชื่อมต่อแบบไม่รั่วไหล วงแหวนล็อคแบบกลไก และ ความเข้ากันได้กับ CEJN 218 ทำให้เหมาะสำหรับตัวปรับความตึงของสลักเกลียว เครื่องมือแรงดัน และการทำงานของไฮดรอลิกที่ควบคุม
ด้วย เกลียว G 3/8" โครงสร้างเหล็กแข็ง และโปรไฟล์การไหลสูง ทำให้สามารถทนต่อรอบแรงดันสูงบ่อยครั้งด้วยประสิทธิภาพที่สม่ำเสมอ
• พิกัดสำหรับ 100 MPa (14,500 PSI)
ออกแบบมาสำหรับการใช้งานไฮดรอลิกที่รุนแรงซึ่งต้องการความน่าเชื่อถือสูงและการซีลที่สม่ำเสมอ
• การตัดการเชื่อมต่อแบบไม่รั่วไหล
ป้องกันการสูญเสียของเหลวในระหว่างการถอด ซึ่งช่วยปกป้องผู้ปฏิบัติงานและลดการปนเปื้อน
• โปรไฟล์ขนาดกะทัดรัด
ยาวเพียง 73.4 มม. และ เส้นผ่านศูนย์กลาง 34.6 มม. เหมาะสำหรับพื้นที่ประกอบที่จำกัด
• กลไกการล็อคแบบบวก
ข้อต่อตัวเมียมี วงแหวนล็อคแบบกลไกอัตโนมัติ เพื่อป้องกันการตัดการเชื่อมต่อโดยไม่ได้ตั้งใจภายใต้แรงดัน
• อัตราการไหลสูง
ส่งมอบได้ถึง 15 ลิตร/นาที ผ่านช่องทางแคบๆ รองรับการควบคุมไฮดรอลิกที่ตอบสนอง
• วัสดุและการซีล
เหล็กชุบแข็งเคลือบสังกะสีเพื่อความทนทาน; มาตรฐาน ซีล NBR พร้อมส่วนต่อประสานยาง-โลหะเสริม
• การเชื่อมต่อเกลียว G 3/8”
ช่วยให้มั่นใจได้ถึงการติดตั้งที่ปลอดภัยในอุปกรณ์ทดสอบและอุปกรณ์แรงดันสูงพิเศษ
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| แรงดันใช้งาน | 100 MPa (14,500 PSI) |
| แรงดันระเบิด | ≥200 MPa |
| อัตราการไหล | 15 ลิตร/นาที |
| การเชื่อมต่อเกลียว | G 3/8” |
| ความยาว | 73.4 มม. |
| เส้นผ่านศูนย์กลางภายนอก | 34.6 มม. |
| ขนาดประแจ | 27 มม. |
| แรงบิด | 60–70 Nm |
| ประเภทการซีล | NBR (ยาง-โลหะเสริม) |
| วัสดุ | เหล็กชุบแข็งเคลือบสังกะสี |
| ช่วงอุณหภูมิ | -30°C ถึง +100°C |
| การล็อค | วงแหวนกลไก (ตัวเมีย) |
กราฟแรงดัน-การไหลทั่วไปของ CB-10218

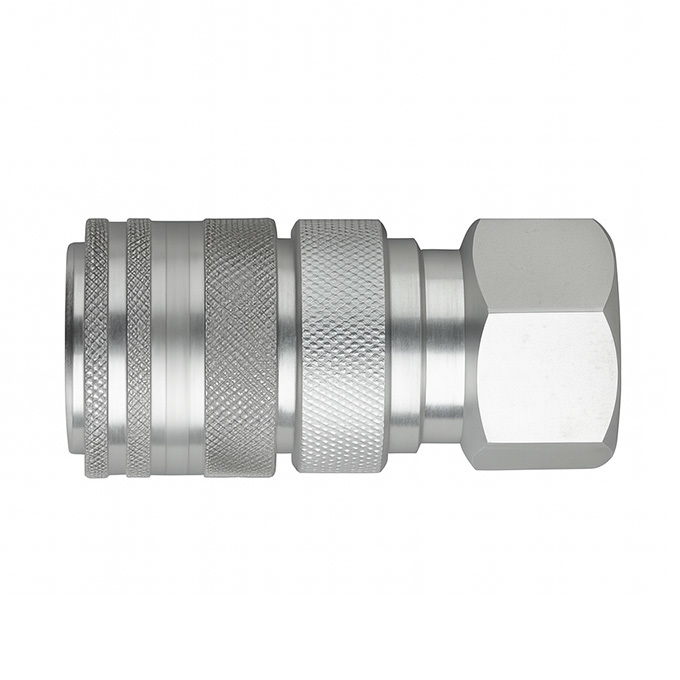

ตัวเมีย (ซ็อกเก็ต)

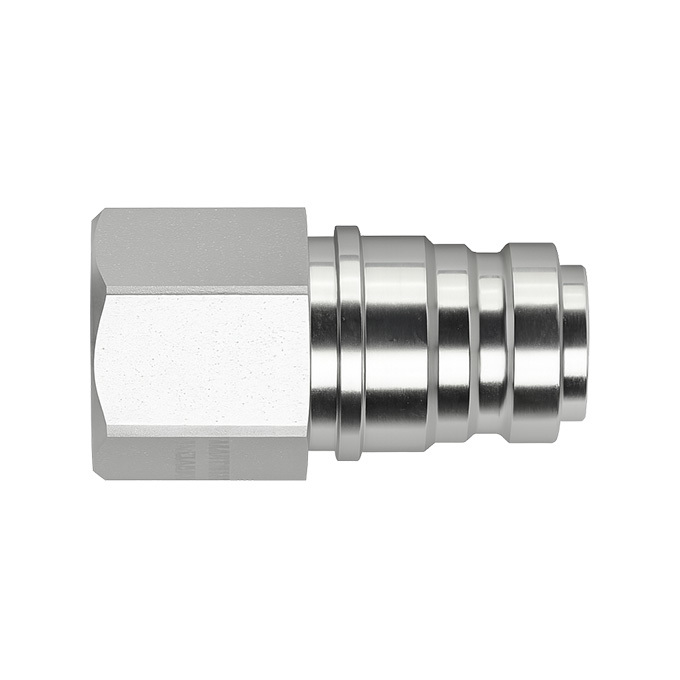

ตัวผู้ (ปลั๊ก)
CB-10218 เข้ากันได้ทั้งโครงสร้างและการทำงานกับข้อต่อ CEJN 218 Series ออกแบบมาเพื่อให้ตรงกับขนาดเกลียว เส้นทางการไหล และส่วนต่อประสานการซีล สามารถใช้แทนโดยตรงในเครื่องมือและอุปกรณ์มาตรฐาน 100 MPa ส่วนใหญ่
ถาม: สามารถเชื่อมต่อ CB-10218 ภายใต้แรงดันได้หรือไม่
ตอบ: ไม่ ระบบต้องลดแรงดันก่อนการตัดการเชื่อมต่อ การล็อคแบบกลไกช่วยให้มั่นใจในความปลอดภัยหลังจากการมีส่วนร่วมอย่างเต็มที่
ถาม: สามารถใช้แทนกันได้กับชิ้นส่วน CEJN 218 หรือไม่
ตอบ: ได้ CB-10218 มีความเข้ากันได้แบบดรอปอินกับข้อต่อตัวผู้และตัวเมีย CEJN 218 Series
ถาม: เหมาะสำหรับกระแสการไหลแบบไดนามิกหรือแบบพัลซิ่งหรือไม่
ตอบ: ใช่ ภายในช่วงแรงดันและอุณหภูมิที่กำหนด สำหรับการวนซ้ำบ่อยครั้ง ขอแนะนำให้ใช้การซีลโลหะเสริม
