ข้อต่อเร็วไฮดรอลิกแรงดันสูง cb 10125

CB-10125 ข้อต่อไฮดรอลิกแรงดันสูงพิเศษ | การออกแบบที่กะทัดรัดและไม่มีวาล์ว (250 MPa)

The CB-10125 ข้อต่อแบบเร็วไฮดรอลิกถูกสร้างขึ้นโดยเฉพาะสำหรับระบบ แรงดันสูงพิเศษ ที่ทำงานได้ถึง 250 MPa (36,250 PSI). ด้วย ปลั๊กที่ไม่มีวาล์ว, ซีลโลหะต่อโลหะ, และ การกำหนดค่าเกลียว G1/4" ที่กะทัดรัด จึงเป็นตัวเลือกที่เชื่อถือได้สำหรับ ตัวดึงสลักเกลียวไฮดรอลิก, ตัวดึงแบริ่ง, และอุปกรณ์อื่นๆ ที่ใช้ในการใช้งานที่มีแรงสูงแม่นยำ

รุ่นนี้เป็นส่วนหนึ่งของซีรีส์ CEJN 125 ที่เข้ากันได้ของ Carterberg และมีการเชื่อมต่อและตัดการเชื่อมต่อที่ราบรื่นและปราศจากการรั่วไหล แม้ภายใต้ภาระหนัก Its ซีลโลหะ CMS (กรวย 120°) ช่วยให้มั่นใจในความปลอดภัยและความสามารถในการทำซ้ำได้ในรอบการทำงานบ่อยครั้ง

คุณสมบัติและประโยชน์หลัก

•  ได้รับการจัดอันดับสำหรับแรงดันใช้งาน 250 MPa
สร้างขึ้นเพื่อรองรับแรงไฮดรอลิกที่รุนแรงในระบบเครื่องมือและการทดสอบที่ควบคุม

•  ขนาดกะทัดรัด
ความยาวรวมเพียง 73.8 มม. และ เส้นผ่านศูนย์กลางภายนอก 30 มม. — เหมาะสำหรับพื้นที่ประกอบที่จำกัด

•  ไม่มีวาล์วที่ด้านปลั๊ก
โครงสร้างภายในที่เรียบง่ายช่วยลดแรงดันตกและอำนวยความสะดวกในการปรับสมดุลแรงดันที่เร็วขึ้น

•  การซีลโลหะต่อโลหะ CMS ที่ปลอดภัย
ขจัดความไว้วางใจในโอริงในโซนวิกฤต ให้ประสิทธิภาพที่เหนือกว่าที่แรงดันสูงพิเศษ

•  ฝาครอบกันฝุ่นและล็อคนิรภัยมาตรฐาน
แต่ละหน่วยมีล็อคนิรภัยในตัวและฝาครอบป้องกันเพื่อป้องกันการปนเปื้อนและการปล่อยโดยไม่ได้ตั้งใจ

•  เข้ากันได้กับ CEJN 125 Series
สามารถเปลี่ยนกันได้กับผลิตภัณฑ์ CEJN 125 ในขณะที่ให้ความยืดหยุ่นในการจัดหาและประสิทธิภาพด้านต้นทุนที่ดีขึ้น

ข้อมูลจำเพาะทางเทคนิค

กราฟแรงดัน-การไหลทั่วไปของ CB-10125

แสดงแรงดันตกน้อยที่สุดด้วยการออกแบบที่ไม่มีวาล์วและเส้นทางภายในที่กะทัดรัด

ภาพรวมมิติ

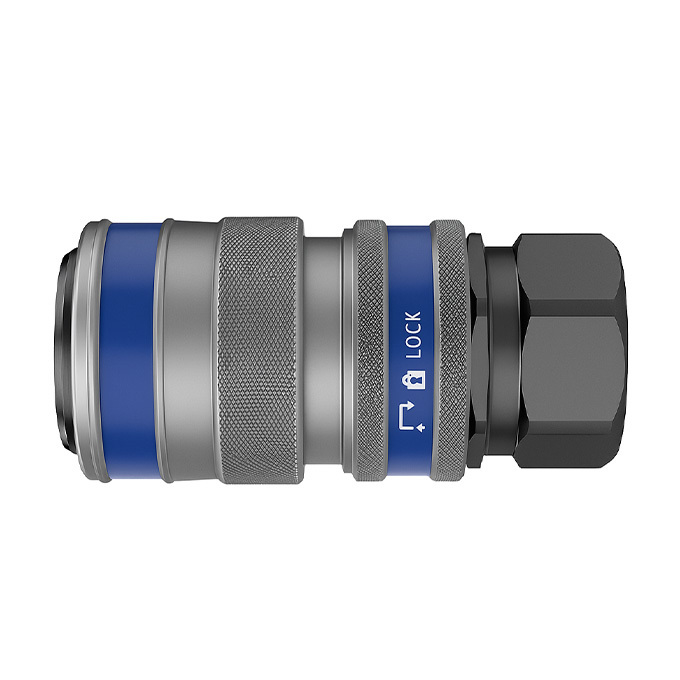

ตัวเมีย (ซ็อกเก็ต)

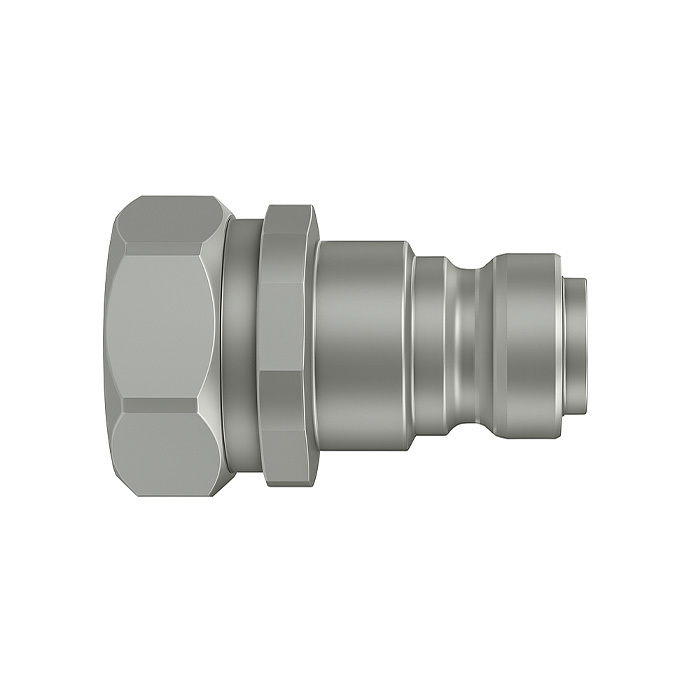

ตัวผู้ (ปลั๊ก)

การใช้งาน

หมายเหตุความเข้ากันได้

CB-10125 เข้ากันได้กับซีรีส์ CEJN 125 อย่างสมบูรณ์ รวมถึงขนาดทางกายภาพ อินเทอร์เฟซการซีล และประสิทธิภาพไฮดรอลิก แม้ว่าจะมีการรับประกันการแลกเปลี่ยนกันได้ เราขอแนะนำให้ตรวจสอบวัสดุซีล (NBR เทียบกับ Viton) และการตั้งค่าแรงบิดสูงสุดในระหว่างสถานการณ์การเปลี่ยนหรือการปรับปรุงใหม่

คำถามที่พบบ่อย

ถาม: CB-10125 สามารถใช้ในระบบแรงดันแบบไดนามิกที่มีการเต้นเป็นจังหวะได้หรือไม่
ตอบ: เหมาะสำหรับ คงที่ รอบการโหลดแรงดันสูงพิเศษ สำหรับระบบที่เต้นเป็นจังหวะ โปรดปรึกษาเราสำหรับรุ่นเสริม

ถาม: ข้อต่อไม่มีวาล์วโดยสมบูรณ์หรือไม่
ตอบ: ใช่ ปลายตัวผู้ (ปลั๊ก) ไม่มีวาล์วเพื่อลดข้อจำกัดของของเหลว ต้องลดแรงดันของระบบก่อนที่จะตัดการเชื่อมต่อ

ถาม: เข้ากันได้กับเครื่องมือ CEJN 125 หรือไม่
ตอบ: ใช่ CB-10125 เป็น เข้ากันได้ในเชิงฟังก์ชัน ทดแทน CEJN 125 ออกแบบมาเพื่อใช้ในตัวดึงสลักเกลียว ตัวดึง ฯลฯ
