Place of Origin:
Shanghai, China
ชื่อแบรนด์:
Carterberg
ได้รับการรับรอง:
IATF16949
Model Number:
CB-SP-6FN-PTR

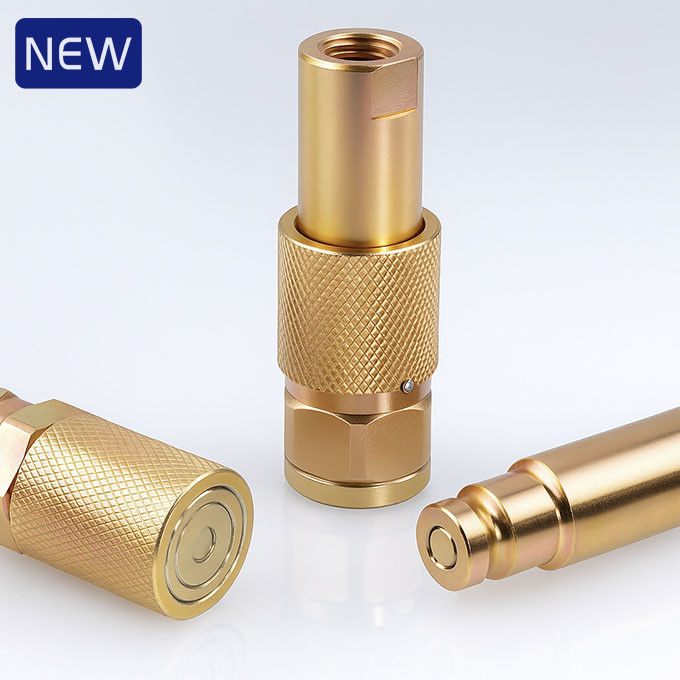

• วาล์วหน้าเรียบ ลดการรั่วไหลของของเหลวและการรวมอากาศระหว่างการถอด เหมาะสำหรับงานไฮดรอลิกเหนือศีรษะ
• ล็อคแขนเสื้อแบบเกลียว ให้การยึดเกาะทางกลที่แข็งแกร่งเพื่อป้องกันการหลุดโดยไม่ได้ตั้งใจภายใต้การสั่นสะเทือนหรือแรงกระแทกภายนอก
• ซีลกันระเบิดแบบยึดติด ป้องกันความเสียหายภายในหรือการสูญเสียซีลระหว่างการถอดแรงดันสูง
• ฝาครอบแขนเสื้อกันสิ่งสกปรก ช่วยให้วงแหวนยึดและส่วนประกอบล็อคสะอาด ทำให้มั่นใจได้ถึงการทำงานที่ราบรื่นเมื่อเวลาผ่านไป
• ผิวเคลือบสังกะสี พร้อมเคลือบโครเมตสีเหลืองให้ความทนทานต่อการกัดกร่อนในสภาพแวดล้อมที่รุนแรง
• การออกแบบที่กะทัดรัด โดยไม่มีการแยกตัวของลูกสูบภายใน ทำให้สามารถล้างและบำรุงรักษาได้อย่างรวดเร็วและง่ายดาย
• เข้ากันได้กับ NITTO 350 series ข้อต่อ
โครงสร้างนำภายในได้รับการออกแบบมาเพื่อลดการเข้ามาของเศษซากระหว่างการเชื่อมต่อหรือการถอด แขนเสื้อหมุนมีส่วนร่วมกับซีลกันฝุ่นแบบสปริงเพื่อป้องกันพื้นที่วงแหวนยึด โปรไฟล์ขนาดกะทัดรัดพอดีกับพอร์ตเกลียวไฮดรอลิกมาตรฐาน ทำให้สามารถต่อพ่วงได้อย่างรวดเร็วแม้ในพื้นที่จำกัด
| พารามิเตอร์ | ค่า |
|---|---|
| ขนาดตัวถังที่มี | 1/4", 3/8" |
| แรงดันพิกัด | 5000 PSI |
| อัตราการไหล | 3 GPM (1/4") / 6 GPM (3/8") |
| ช่วงอุณหภูมิ | -20°C ถึง +120°C |
| การรั่วไหล (สูงสุดต่อการเชื่อมต่อ) | 0.015 mL |
| การรวมอากาศ (สูงสุด) | 0.020 mL |
| วัสดุซีล | NBR |
| กลไกการล็อค | แขนเสื้อแบบเกลียว (การหมุนด้วยตนเอง) |
| โครงสร้างวาล์ว | หน้าเรียบ (ไม่มีกับดักตกค้าง) |

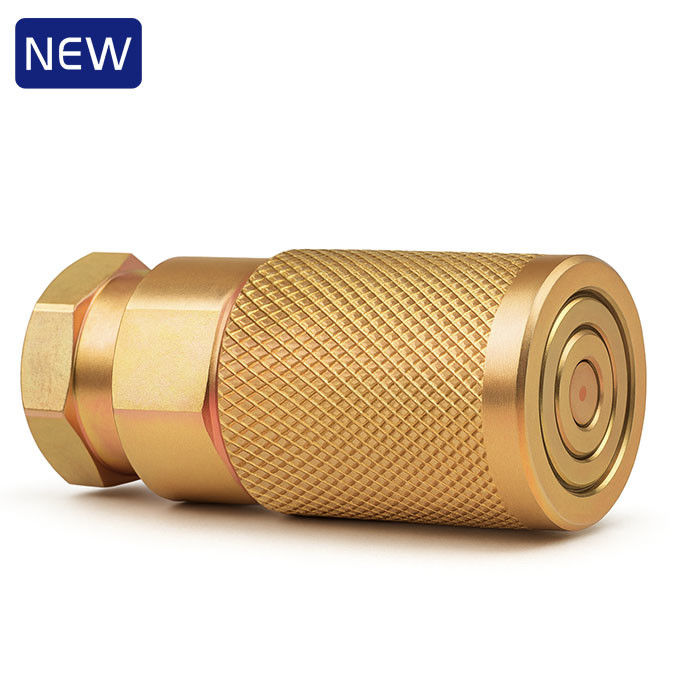

ตัวเมีย (ซ็อกเก็ต)
|
หมายเลขชิ้นส่วน |
LS |
ΦD |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

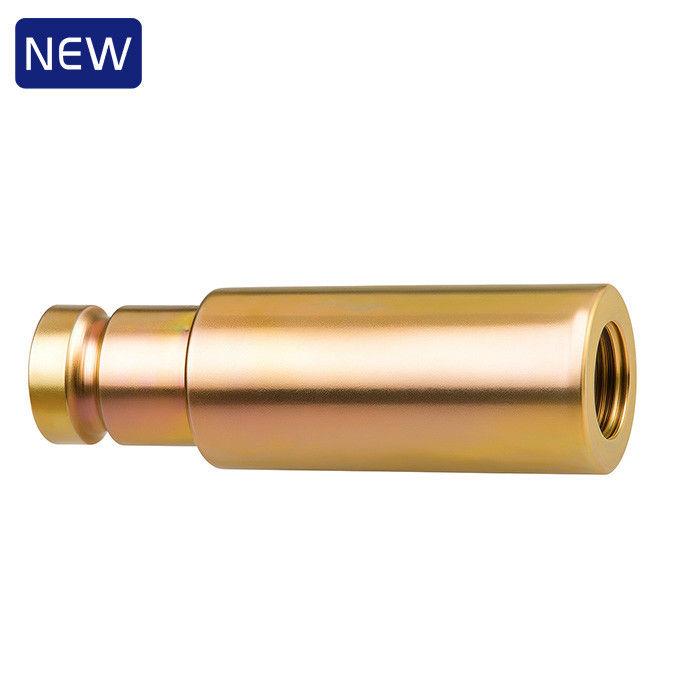

ตัวผู้ (ปลั๊ก)
|
หมายเลขชิ้นส่วน |
LP |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• ระบบไฮดรอลิกใน การบำรุงรักษาการส่งกำลัง (เช่น เครื่องมือถังเหนือศีรษะ)
• รถไฟ และ อุปกรณ์การขุด ที่ต้องลดความสะอาดของของเหลวและความเสี่ยงในการระเบิด
• เครื่องมือก่อสร้าง แรงดันสูงที่ต้องมีการเชื่อมต่อ/ถอดบ่อย
• สภาพแวดล้อมที่ไม่เอื้ออำนวยใดๆ ที่ต้องการ การรั่วไหลน้อยที่สุด และ การล็อคแบบเกลียวที่เชื่อถือได้
Tผลิตภัณฑ์นี้จะถูกย้ายไปอยู่ในหมวดหมู่ข้อต่อไฮดรอลิกแบบเกลียวต่อของ Carterberg ในภายหลัง จะมีขนาดและตัวเลือกการซีลเพิ่มเติม
